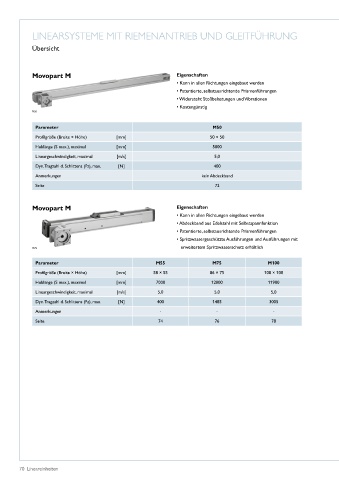

Page 72 - Lineareinheiten
P. 72
LINEARSYSTEME MIT RIEMENANTRIEB UND GLEITFÜHRUNG
Übersicht
Movopart M Eigenschaften
• Kann in allen Richtungen eingebaut werden
• Patentierte, selbstausrichtende Prismenführungen
• Widersteht Stoßbelastungen und Vibrationen
• Kostengünstig
M50
Parameter M50
Profilgröße (Breite × Höhe) [mm] 50 × 50
Hublänge (S max�), maximal [mm] 5000
Lineargeschwindigkeit, maximal [m/s] 5,0
Dyn� Tragzahl d� Schlittens (Fz), max� [N] 400
Anmerkungen kein Abdeckband
Seite 72
Movopart M Eigenschaften
• Kann in allen Richtungen eingebaut werden
• Abdeckband aus Edelstahl mit Selbstspannfunktion
• Patentierte, selbstausrichtende Prismenführungen
• Spritzwassergeschützte Ausführungen und Ausführungen mit
M75 erweitertem Spritzwasserschutz erhältlich
Parameter M55 M75 M100
Profilgröße (Breite × Höhe) [mm] 58 × 55 86 × 75 108 × 100
Hublänge (S max�), maximal [mm] 7000 12000 11900
Lineargeschwindigkeit, maximal [m/s] 5,0 5,0 5,0
Dyn� Tragzahl d� Schlittens (Fz), max� [N] 400 1485 3005
Anmerkungen - - -
Seite 74 76 78
70 Lineareinheiten
