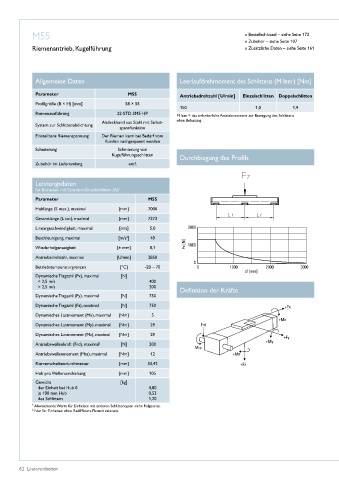

Page 64 - Lineareinheiten

M55 » Bestellschlüssel – siehe Seite 172
» Zubehör – siehe Seite 107
Riemenantrieb, Kugelführung » Zusätzliche Daten – siehe Seite 161

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter M55 Antriebsdrehzahl [U/min] Einzelschlitten Doppelschlitten
Profilgröße (B × H) [mm] 58 × 55
150 1,0 1,9
Riemenausführung 22-STD SM5-HP M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
Abdeckband aus Stahl mit Selbst- ohne Belastung�
System zur Schlittenabdichtung
spannfunktion
Einstellbare Riemenspannung Der Riemen kann bei Bedarf vom
Kunden nachgespannt werden
Schmierung Schmierung von
Kugelführungsschlitten
Durchbiegung des Profils
Zubehör im Lieferumfang entf�

Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (A) 1
Parameter M55
Hublänge (S max�), maximal [mm] 7000
Gesamtlänge (L tot), maximal [mm] 7373
Lineargeschwindigkeit, maximal [m/s] 5,0

Beschleunigung, maximal [m/s ] 40
2
Wiederholgenauigkeit [± mm] 0,1
Antriebsdrehzahl, maximal [U/min] 2850
Betriebstemperaturgrenzen [°C] -20 – 70
Dynamische Tragzahl (Fx), maximal [N]
< 2,5 m/s 400
> 2,5 m/s 200
Definition der Kräfte
Dynamische Tragzahl (Fy), maximal [N] 750
Dynamische Tragzahl (Fz), maximal [N] 750
Dynamisches Lastmoment (Mx), maximal [Nm] 5

Dynamisches Lastmoment (My), maximal [Nm] 29
Dynamisches Lastmoment (Mz), maximal [Nm] 29
Antriebswellenkraft (Frd), maximal 2 [N] 200
Antriebswellenmoment (Mta), maximal [Nm] 12
Riemenscheibendurchmesser [mm] 33,42
Hub pro Wellenumdrehung [mm] 105
Gewicht [kg]
der Einheit bei Hub 0 4,80
je 100 mm Hub 0,53
des Schlittens 1,20
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Nur für Einheiten ohne RediMount-Flansch relevant�
