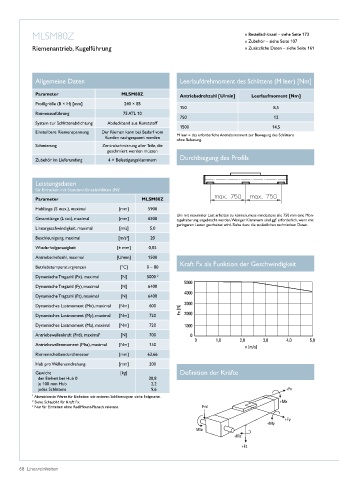

MLSM80Z » Bestellschlüssel – siehe Seite 173
» Zubehör – siehe Seite 107
Riemenantrieb, Kugelführung » Zusätzliche Daten – siehe Seite 161

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter MLSM80Z Antriebsdrehzahl [U/min] Leerlaufmoment [Nm]
Profilgröße (B × H) [mm] 240 × 85
150 8,5
Riemenausführung 75 ATL 10
750 12
System zur Schlittenabdichtung Abdeckband aus Kunststoff
1500 14,5
Einstellbare Riemenspannung Der Riemen kann bei Bedarf vom
Kunden nachgespannt werden M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
ohne Belastung�
Schmierung Zentralschmierung aller Teile, die
geschmiert werden müssen
Durchbiegung des Profils
Zubehör im Lieferumfang 4 × Befestigungsklammern

Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (N) 1
Parameter MLSM80Z
Hublänge (S max�), maximal [mm] 5900
Um mit maximaler Last arbeiten zu können, muss mindestens alle 750 mm eine Mon-
Gesamtlänge (L tot), maximal [mm] 6500 tagehalterung angebracht werden� Weniger Klammern sind ggf� erforderlich, wenn mit
geringeren Lasten gearbeitet wird� Siehe dazu die zusätzlichen technischen Daten�
Lineargeschwindigkeit, maximal [m/s] 5,0
Beschleunigung, maximal [m/s ] 20
2
Wiederholgenauigkeit [± mm] 0,05
Antriebsdrehzahl, maximal [U/min] 1500
Kraft Fx als Funktion der Geschwindigkeit
Betriebstemperaturgrenzen [°C] 0 – 80
Dynamische Tragzahl (Fx), maximal [N] 5000 2
Dynamische Tragzahl (Fy), maximal [N] 6400
Dynamische Tragzahl (Fz), maximal [N] 6400
Dynamisches Lastmoment (Mx), maximal [Nm] 600

Dynamisches Lastmoment (My), maximal [Nm] 720
Dynamisches Lastmoment (Mz), maximal [Nm] 720
Antriebswellenkraft (Frd), maximal 3 [N] 700
Antriebswellenmoment (Mta), maximal [Nm] 150
Riemenscheibendurchmesser [mm] 63,66
Hub pro Wellenumdrehung [mm] 200
Gewicht [kg] Definition der Kräfte
der Einheit bei Hub 0 30,8
je 100 mm Hub 2,2
jedes Schlittens 9,6
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Siehe Schaubild für Kraft Fx�
Nur für Einheiten ohne RediMount-Flansch relevant�
3
