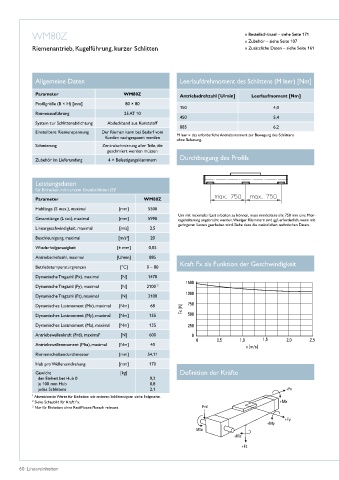

Page 62 - Lineareinheiten

WM80Z » Bestellschlüssel – siehe Seite 171
» Zubehör – siehe Seite 107
Riemenantrieb, Kugelführung, kurzer Schlitten » Zusätzliche Daten – siehe Seite 161

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter WM80Z Antriebsdrehzahl [U/min] Leerlaufmoment [Nm]
Profilgröße (B × H) [mm] 80 × 80
150 4,0
Riemenausführung 25 AT 10
450 5,4
System zur Schlittenabdichtung Abdeckband aus Kunststoff
885 6,2
Einstellbare Riemenspannung Der Riemen kann bei Bedarf vom
Kunden nachgespannt werden M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
ohne Belastung�
Schmierung Zentralschmierung aller Teile, die
geschmiert werden müssen
Durchbiegung des Profils
Zubehör im Lieferumfang 4 × Befestigungsklammern

Leistungsdaten
für Einheiten mit kurzem Einzelschlitten (S) 1
Parameter WM80Z
Hublänge (S max�), maximal [mm] 5500
Um mit maximaler Last arbeiten zu können, muss mindestens alle 750 mm eine Mon-
Gesamtlänge (L tot), maximal [mm] 5990 tagehalterung angebracht werden� Weniger Klammern sind ggf� erforderlich, wenn mit
geringeren Lasten gearbeitet wird� Siehe dazu die zusätzlichen technischen Daten�
Lineargeschwindigkeit, maximal [m/s] 2,5
Beschleunigung, maximal [m/s ] 20
2
Wiederholgenauigkeit [± mm] 0,05
Antriebsdrehzahl, maximal [U/min] 885
Kraft Fx als Funktion der Geschwindigkeit
Betriebstemperaturgrenzen [°C] 0 – 80
Dynamische Tragzahl (Fx), maximal [N] 1470
Dynamische Tragzahl (Fy), maximal [N] 2100 2
Dynamische Tragzahl (Fz), maximal [N] 2100
Dynamisches Lastmoment (Mx), maximal [Nm] 68

Dynamisches Lastmoment (My), maximal [Nm] 135
Dynamisches Lastmoment (Mz), maximal [Nm] 135
Antriebswellenkraft (Frd), maximal 3 [N] 600
Antriebswellenmoment (Mta), maximal [Nm] 40
Riemenscheibendurchmesser [mm] 54,11
Hub pro Wellenumdrehung [mm] 170
Gewicht [kg] Definition der Kräfte
der Einheit bei Hub 0 9,2
je 100 mm Hub 0,8
jedes Schlittens 2,1
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Siehe Schaubild für Kraft Fx�
3 Nur für Einheiten ohne RediMount-Flansch relevant�

60 Lineareinheiten
