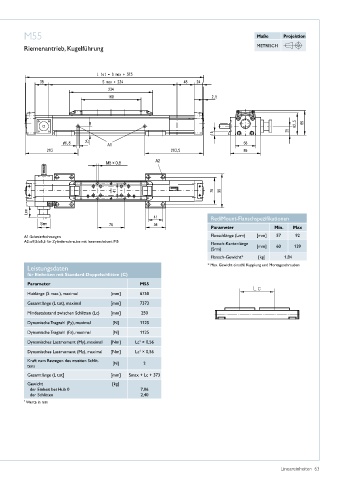

M55 Maße Projektion
Riemenantrieb, Kugelführung METRISCH
RediMount-Flanschspezifikationen
Parameter Min. Max
A1: Schmierbohrungen Flanschlänge (Lrm) [mm] 57 92
A2: ø9,5/ø5,5 für Zylinderschraube mit Innensechskant M5 Flansch-Kantenlänge
(Srm) [mm] 60 139
Flansch-Gewicht* [kg] 1,84
Leistungsdaten * Max� Gewicht einschl� Kupplung und Montageschrauben
für Einheiten mit Standard-Doppelschlitten (C)
Parameter M55
Hublänge (S max�), maximal [mm] 6750
Gesamtlänge (L tot), maximal [mm] 7373
Mindestabstand zwischen Schlitten (Lc) [mm] 250
Dynamische Tragzahl (Fy), maximal [N] 1125
Dynamische Tragzahl (Fz), maximal [N] 1125
1
Dynamisches Lastmoment (My), maximal [Nm] Lc × 0,56
1
Dynamisches Lastmoment (Mz), maximal [Nm] Lc × 0,56
Kraft zum Bewegen des zweiten Schlit- [N] 2
tens
Gesamtlänge (L tot] [mm] Smax + Lc + 373
Gewicht [kg]
der Einheit bei Hub 0 7,06
der Schlitten 2,40
