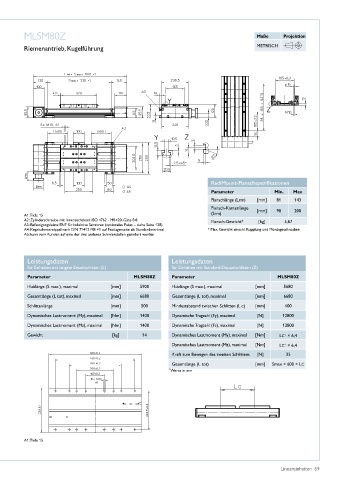

MLSM80Z Maße Projektion

Riemenantrieb, Kugelführung METRISCH

RediMount-Flanschspezifikationen

Parameter Min. Max
Flanschlänge (Lrm) [mm] 81 143
Flansch-Kantenlänge [mm] 90 200
A1: Tiefe 15 (Srm)
A2: Zylinderschraube mit Innensechskant ISO 4762 - M8×20, Güte 8�8 Flansch-Gewicht* [kg] 5,67
A3: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138)
A4: Kegelschmiernippel nach DIN 71412 M8 ×1 auf Festlagerseite als Standardmerkmal * Max� Gewicht einschl� Kupplung und Montageschrauben
A5: kann vom Kunden auf eine der drei anderen Schmierstellen geändert werden

Leistungsdaten Leistungsdaten
für Einheiten mit langem Einzelschlitten (L) für Einheiten mit Standard-Doppelschlitten (Z)
Parameter MLSM80Z Parameter MLSM80Z
Hublänge (S max�), maximal [mm] 5900 Hublänge (S max�), maximal [mm] 5680
Gesamtlänge (L tot), maximal [mm] 6680 Gesamtlänge (L tot), maximal [mm] 6680
Schlittenlänge [mm] 500 Mindestabstand zwischen Schlitten (L C) [mm] 400

Dynamisches Lastmoment (My), maximal [Nm] 1400 Dynamische Tragzahl (Fy), maximal [N] 12800
Dynamisches Lastmoment (Mz), maximal [Nm] 1400 Dynamische Tragzahl (Fz), maximal [N] 12800
Gewicht [kg] 14 Dynamisches Lastmoment (My), maximal [Nm] LC × 6,4
1
Dynamisches Lastmoment (Mz), maximal [Nm] LC × 6,4
1
Kraft zum Bewegen des zweiten Schlittens [N] 35
Gesamtlänge (L tot) [mm] Smax + 600 + LC
1 Werte in mm

A1: Tiefe 15

Lineareinheiten 69
