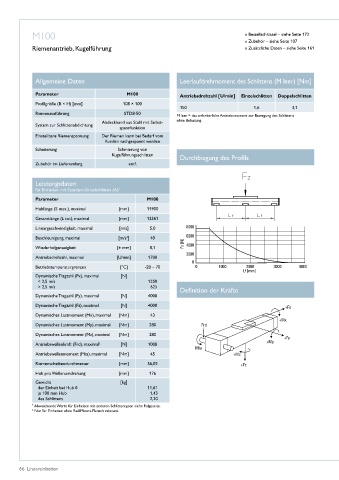

Page 68 - Lineareinheiten

M100 » Bestellschlüssel – siehe Seite 172
» Zubehör – siehe Seite 107
Riemenantrieb, Kugelführung » Zusätzliche Daten – siehe Seite 161

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter M100 Antriebsdrehzahl [U/min] Einzelschlitten Doppelschlitten
Profilgröße (B × H) [mm] 108 × 100
150 1,6 3,1
Riemenausführung STD8-50 M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
Abdeckband aus Stahl mit Selbst- ohne Belastung�
System zur Schlittenabdichtung
spannfunktion
Einstellbare Riemenspannung Der Riemen kann bei Bedarf vom
Kunden nachgespannt werden
Schmierung Schmierung von
Kugelführungsschlitten
Durchbiegung des Profils
Zubehör im Lieferumfang entf�

Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (A) 1
Parameter M100
Hublänge (S max�), maximal [mm] 11900
Gesamtlänge (L tot), maximal [mm] 12361
Lineargeschwindigkeit, maximal [m/s] 5,0

Beschleunigung, maximal [m/s ] 40
2
Wiederholgenauigkeit [± mm] 0,1
Antriebsdrehzahl, maximal [U/min] 1700
Betriebstemperaturgrenzen [°C] -20 – 70
Dynamische Tragzahl (Fx), maximal [N]
< 2,5 m/s 1250
> 2,5 m/s 625
Definition der Kräfte
Dynamische Tragzahl (Fy), maximal [N] 4000
Dynamische Tragzahl (Fz), maximal [N] 4000
Dynamisches Lastmoment (Mx), maximal [Nm] 43

Dynamisches Lastmoment (My), maximal [Nm] 280
Dynamisches Lastmoment (Mz), maximal [Nm] 280
Antriebswellenkraft (Frd), maximal 2 [N] 1000
Antriebswellenmoment (Mta), maximal [Nm] 45
Riemenscheibendurchmesser [mm] 56,02
Hub pro Wellenumdrehung [mm] 176
Gewicht [kg]
der Einheit bei Hub 0 11,61
je 100 mm Hub 1,43
des Schlittens 2,20
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Nur für Einheiten ohne RediMount-Flansch relevant�
