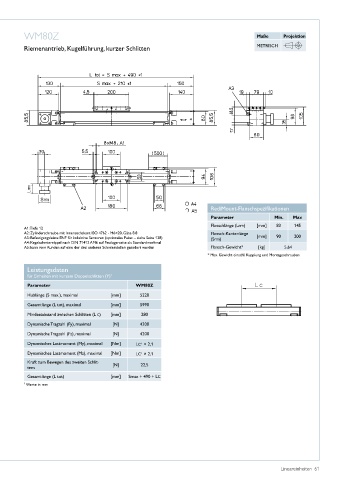

WM80Z Maße Projektion

Riemenantrieb, Kugelführung, kurzer Schlitten METRISCH

RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 83 145
A1: Tiefe 12
A2: Zylinderschraube mit Innensechskant ISO 4762 - M6×20, Güte 8�8 Flansch-Kantenlänge
A3: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138) (Srm) [mm] 90 200
A4: Kegelschmiernippel nach DIN 71412 AM6 auf Festlagerseite als Standardmerkmal
A5: kann vom Kunden auf eine der drei anderen Schmierstellen geändert werden Flansch-Gewicht* [kg] 5,64
* Max� Gewicht einschl� Kupplung und Montageschrauben

Leistungsdaten
für Einheiten mit kurzem Doppelschlitten (Y) 1
Parameter WM80Z
Hublänge (S max�), maximal [mm] 5220
Gesamtlänge (L tot), maximal [mm] 5990
Mindestabstand zwischen Schlitten (L C) [mm] 280
Dynamische Tragzahl (Fy), maximal [N] 4200

Dynamische Tragzahl (Fz), maximal [N] 4200
Dynamisches Lastmoment (My), maximal [Nm] LC × 2,1
1
Dynamisches Lastmoment (Mz), maximal [Nm] LC × 2,1
1
Kraft zum Bewegen des zweiten Schlit- [N] 22,5
tens
Gesamtlänge (L tot) [mm] Smax + 490 + LC
1 Werte in mm
