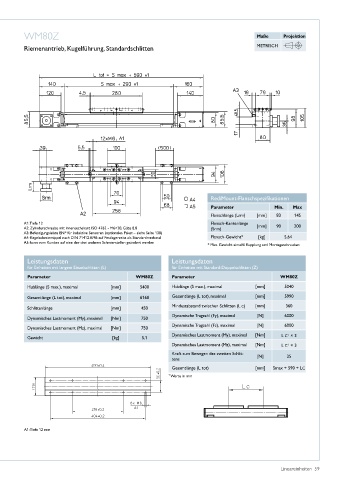

WM80Z Maße Projektion

Riemenantrieb, Kugelführung, Standardschlitten METRISCH

RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 83 145
A1: Tiefe 12 Flansch-Kantenlänge
A2: Zylinderschraube mit Innensechskant ISO 4762 - M6×20, Güte 8�8 (Srm) [mm] 90 200
A3: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138)
A4: Kegelschmiernippel nach DIN 71412 AM6 auf Festlagerseite als Standardmerkmal Flansch-Gewicht* [kg] 5,64
A5: kann vom Kunden auf eine der drei anderen Schmierstellen geändert werden
* Max� Gewicht einschl� Kupplung und Montageschrauben
Leistungsdaten Leistungsdaten
für Einheiten mit langem Einzelschlitten (L) für Einheiten mit Standard-Doppelschlitten (Z)
Parameter WM80Z Parameter WM80Z
Hublänge (S max�), maximal [mm] 5400 Hublänge (S max�), maximal [mm] 5040

Gesamtlänge (L tot), maximal [mm] 6160 Gesamtlänge (L tot), maximal [mm] 5990
Mindestabstand zwischen Schlitten (L C) [mm] 360
Schlittenlänge [mm] 450
Dynamische Tragzahl (Fy), maximal [N] 6000
Dynamisches Lastmoment (My), maximal [Nm] 750
Dynamische Tragzahl (Fz), maximal [N] 6000
Dynamisches Lastmoment (Mz), maximal [Nm] 750
Dynamisches Lastmoment (My), maximal [Nm] L C × 3
1
Gewicht [kg] 5,1
Dynamisches Lastmoment (Mz), maximal [Nm] L C × 3
1
Kraft zum Bewegen des zweiten Schlit- [N] 25
tens
Gesamtlänge (L tot) [mm] Smax + 590 + LC
1 Werte in mm

A1: Tiefe 12 mm
