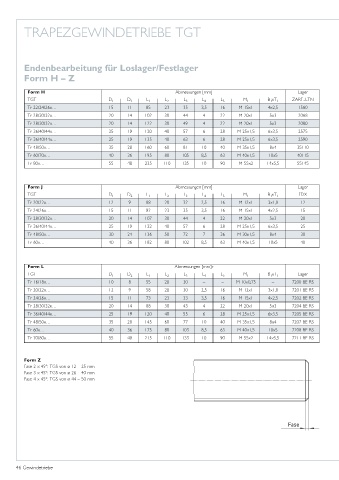

TRAPEZGEWINDETRIEBE TGT

Endenbearbeitung für Loslager/Festlager
Form H – Z

Form H Abmessungen [mm] Lager
TGT D 1 D 2 L 1 L 2 L 3 L 4 L 5 M 1 B xT 1 ZARF...LTN
1
Tr 22/24/26x… 15 11 85 23 35 3,5 16 M 15x1 4x2,5 1560
Tr 28/30/32x… 20 14 102 30 44 4 22 M 20x1 5x3 2068
Tr 28/30/32x… 20 14 122 30 49 4 22 M 20x1 5x3 2080
Tr 36/40/44x… 25 19 120 40 57 6 28 M 25x1,5 6x3,5 2575
Tr 36/40/44x… 25 19 135 40 63 6 28 M 25x1,5 6x3,5 2590
Tr 48/50x… 35 28 160 60 81 10 40 M 35x1,5 8x4 35110
Tr 60/70x… 40 36 195 80 105 8,5 63 M 40x1,5 10x5 40115
Tr 80x… 55 48 235 110 135 10 90 M 55x2 14x5,5 55145

Form J Abmessungen [mm] Lager
TGT D 1 D 2 L 1 L 2 L 3 L 4 L 5 M 1 B xT 1 FDX
1
Tr 20/22x… 12 9 88 20 32 2,5 16 M 12x1 3x1,8 12
Tr 24/26x… 15 11 92 23 35 3,5 16 M 15x1 4x2,5 15
Tr 28/30/32x… 20 14 107 30 44 4 22 M 20x1 5x3 20
Tr 36/40/44x… 25 19 122 40 57 6 28 M 25x1,5 6x3,5 25
Tr 48/50x… 30 24 136 50 72 7 36 M 30x1,5 8x4 30
Tr 60x… 40 36 182 80 102 8,5 63 M 40x1,5 10x5 40

Form L Abmessungen [mm]r
TGT D 1 D 2 L 1 L 2 L 3 L 4 L 5 M 1 B xT 1 Lager
1
Tr 16/18x… 10 8 55 20 30 – – M 10x0,75 – 7200 BE RS
Tr 20/22x… 12 9 58 20 30 2,5 16 M 12x1 3x1,8 7201 BE RS
Tr 24/26x… 15 11 73 23 33 3,5 16 M 15x1 4x2,5 7202 BE RS
Tr 28/30/32x… 20 14 88 30 43 4 22 M 20x1 5x3 7204 BE RS
Tr 36/40/44x… 25 19 120 40 55 6 28 M 25x1,5 6x3,5 7205 BE RS
Tr 48/50x… 35 28 145 60 77 10 40 M 35x1,5 8x4 7207 BE RS
Tr 60x… 40 36 175 80 103 8,5 63 M 40x1,5 10x5 7208 BE RS
Tr 70/80x… 55 48 215 110 133 10 90 M 55x2 14x5,5 7211 BE RS

Form Z
Fase 2 x 45°: TGS von ø 12 – 25 mm
Fase 3 x 45°: TGS von ø 26 – 40 mm
Fase 4 x 45°: TGS von ø 44 – 50 mm

Fase
