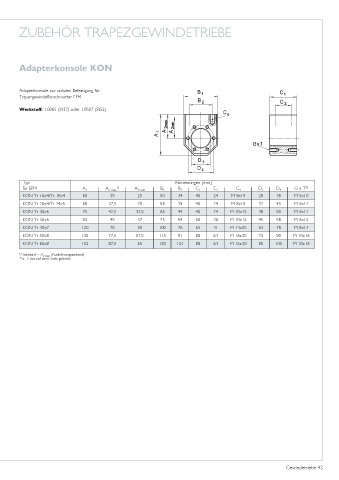

Page 43 - Gewindetriebe

ZUBEHÖR TRAPEZGEWINDETRIEBE

Adapterkonsole KON

Adapterkonsole zur radialen Befestigung für
Trapezgewindeflanschmutter EFM.

Werkstoff: 1.0065 (St37) oder 1.0507 (St52).

Typ Abmessungen [mm]
für EFM A 1 A 2 max 1) A 2 min B 1 B 2 C 1 C 2 C 4 D 1 D 4 G x T 2)
KON Tr 16x4/Tr 18x4 60 35 25 50 34 40 24 M 8x15 28 38 M 5x10
KON Tr 20x4/Tr 24x5 68 37,5 29 58 39 40 24 M 8x15 32 45 M 6x12
KON Tr 30x6 75 42,5 32,5 65 49 40 24 M 10x15 38 50 M 6x12
KON Tr 36x6 82 45 37 75 54 50 30 M 10x12 45 58 M 6x12
KON Tr 40x7 120 70 50 100 76 65 41 M 14x25 63 78 M 8x14
KON Tr 50x8 135 77,5 57,5 115 91 88 64 M 16x25 72 90 M 10x16
KON Tr 60x9 152 87,5 65 130 101 88 64 M 16x30 85 105 M 10x16

1) Standard = A 2 max (Auslieferungszustand)
2) z. T. nur auf einer Seite gebohrt

Gewindetriebe 43
