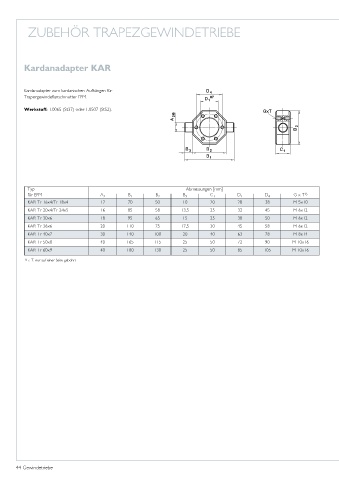

ZUBEHÖR TRAPEZGEWINDETRIEBE

Kardanadapter KAR

Kardanadapter zum kardanischen Aufhängen für
Trapezgewindeflanschmutter EFM.

Werkstoff: 1.0065 (St37) oder 1.0507 (St52).

Typ Abmessungen [mm]
für EFM A 2 B 1 B 2 B 3 C 1 D 1 D 4 G x T 1)
KAR Tr 16x4/Tr 18x4 12 70 50 10 20 28 38 M 5x10
KAR Tr 20x4/Tr 24x5 16 85 58 13,5 25 32 45 M 6x12
KAR Tr 30x6 18 95 65 15 25 38 50 M 6x12
KAR Tr 36x6 20 110 75 17,5 30 45 58 M 6x12
KAR Tr 40x7 30 140 100 20 40 63 78 M 8x14
KAR Tr 50x8 40 165 115 25 50 72 90 M 10x16
KAR Tr 60x9 40 180 130 25 50 85 105 M 10x16

1) z. T. nur auf einer Seite gebohrt
