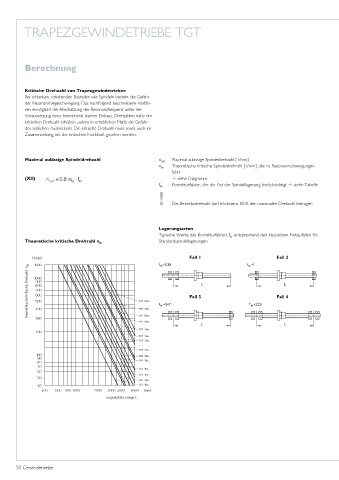

TRAPEZGEWINDETRIEBE TGT

Berechnung

Kritische Drehzahl von Trapezgewindetrieben
Bei schlanken, rotierenden Bauteilen wie Spindeln besteht die Gefahr
der Resonanzbiegeschwingung. Das nachfolgend beschriebene Verfah-
ren ermöglicht die Abschätzung der Resonanzfrequenz unter der
Voraussetzung eines hinreichend starren Einbaus. Drehzahlen nahe der
kritischen Drehzahl erhöhen zudem in erheblichen Maße die Gefahr
des seitlichen Ausknickens. Die kritische Drehzahl muss somit auch im
Zusammenhang mit der kritischen Knickkraft gesehen werden.

Maximal zulässige Spindeldrehzahl n zul Maximal zulässige Spindeldrehzahl [1/min]
n kr Theoretische kritische Spindeldrehzahl [1/min], die zu Resonanzschwingungen
führt
(XII) siehe Diagramm
f kr Korrekturfaktor, der die Art der Spindellagerung berücksichtigt siehe Tabelle
! Die Betriebsdrehzahl darf höchstens 80 % der maximalen Drehzahl betragen

Lagerungsarten
Typische Werte des Korrekturfaktors f entsprechend den klassischen Einbaufällen für
kr
Standardspindellagerungen.
Theoretische kritische Drehzahl n kr
Fall 1 Fall 2
n kr
theorethische kritsche Drehzahl Fall 3 Fall 4

ungestützte Länge L
