Berechnung

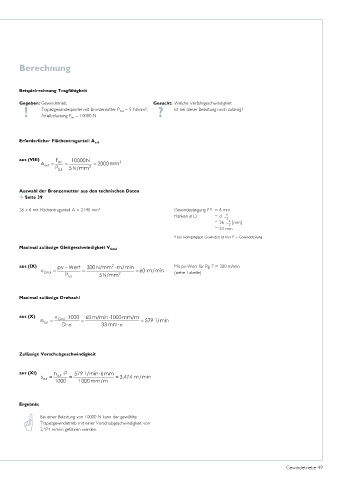

Beispielrechnung Tragfähigkeit

Gegeben: Gewindetrieb, Gesucht: Welche Verfahrgeschwindigkeit
! Trapezgewindespindel mit Bronzemutter P zul = 5 N/mm , 2 ? ist bei dieser Belastung noch zulässig ?
Axialbelastung F = 10000 N
ax

Erforderlicher Flächentraganteil A erf

aus (VIII)

Auswahl der Bronzemutter aus den technischen Daten
Seite 39

36 x 6 mit Flächentraganteil A = 2140 mm 2 Gewindesteigung P 1) = 6 mm
Flanken-ø D = d - P
2
= 36 - 6 [mm]
2
= 33 mm
1) bei mehrgängigen Gewinden ist hier P = Gewindeteilung
Maximal zulässige Gleitgeschwindigkeit V Gzul

aus (IX) Mit pv-Wert für Rg 7 = 300 m/min
(siehe Tabelle)

Maximal zulässige Drehzahl

aus (X)

Zulässige Vorschubgeschwindigkeit

aus (XI)

Ergebnis:
Bei einer Belastung von 10000 N kann der gewählte
Trapezgewindetrieb mit einer Vorschubgeschwindigkeit von
3,474 m/min gefahren werden.
