Berechnung

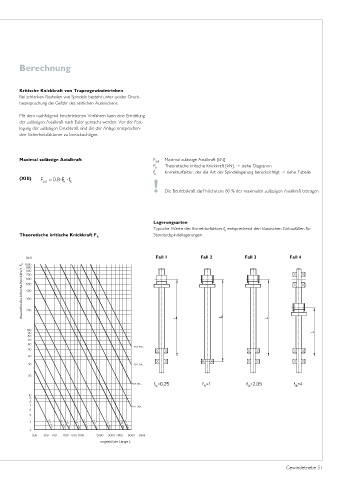

        Kritische Knickkraft von Trapezgewindetrieben
        Bei schlanken Bauteilen wie Spindeln besteht unter axialer Druck-
        beanspruchung die Gefahr des seitlichen Ausknickens.

        Mit dem nachfolgend beschriebenen Verfahren kann eine Ermittlung
        der zulässigen Axialkraft nach Euler gemacht werden. Vor der Fest-
        legung der zulässigen Druckkraft sind die der Anlage entsprechen-
        den Sicherheitsfaktoren zu berücksichtigen.



        Maximal zulässige Axialkraft                   F zul  Maximal zulässige Axialkraft [kN]
                                                       F k  Theoretische kritische Knickkraft [kN],   siehe Diagramm
                                                       f  k  Korrekturfaktor, der die Art der Spindellagerung berücksichtigt   siehe Tabelle
        (XIII)
                                                       !   Die Betriebskraft darf höchstens 80 % der maximalen zulässigen Axialkraft betragen






                                                       Lagerungsarten
                                                       Typische Werte des Korrekturfaktors f entsprechend den klassischen Einbaufällen für
                                                                                k
        Theoretische kritische Knickkraft F k          Standardspindellagerungen.


                                                        Fall 1         Fall 2          Fall 3          Fall 4
         F k
         theorethische kritsche Knickkraft



































                                    ungestützte Länge L




                                                                                                     Gewindetriebe 51
