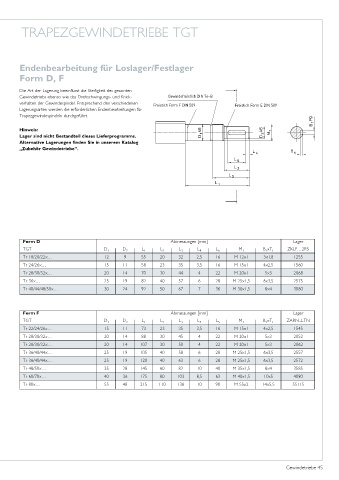

Page 45 - Gewindetriebe

TRAPEZGEWINDETRIEBE TGT

Endenbearbeitung für Loslager/Festlager
Form D, F

Die Art der Lagerung beeinflusst die Steifigkeit des gesamten
Gewindetriebs ebenso wie das Drehschwingungs- und Knick- Gewindefreistich DIN 76–B
verhalten der Gewindespindel. Entsprechend den verschiedenen
Freistich Form F DIN 509 Freistich Form E DIN 509
Lagerungsarten werden die erforderlichen Endenbearbeitungen für
Trapezgewindespindeln durchgeführt.

Hinweis:
Lager sind nicht Bestandteil dieses Lieferprogramms.
Alternative Lagerungen finden Sie in unserem Katalog
„Zubehör Gewindetriebe“.

Form D Abmessungen [mm] Lager
TGT D 1 D 2 L 1 L 2 L 3 L 4 L 5 M 1 B xT 1 ZKLF…2RS
1
Tr 18/20/22x… 12 9 55 20 32 2,5 16 M 12x1 3x1,8 1255
Tr 24/26x… 15 11 58 23 35 3,5 16 M 15x1 4x2,5 1560
Tr 28/30/32x… 20 14 70 30 44 4 22 M 20x1 5x3 2068
Tr 36x… 25 19 82 40 57 6 28 M 25x1,5 6x3,5 2575
Tr 40/44/48/50x… 30 24 92 50 67 7 36 M 30x1,5 8x4 3080

Form F Abmessungen [mm] Lager
TGT D 1 D 2 L 1 L 2 L 3 L 4 L 5 M 1 B xT 1 ZARN...LTN
1
Tr 22/24/26x… 15 11 73 23 35 3,5 16 M 15x1 4x2,5 1545
Tr 28/30/32x… 20 14 88 30 45 4 22 M 20x1 5x3 2052
Tr 28/30/32x… 20 14 107 30 50 4 22 M 20x1 5x3 2062
Tr 36/40/44x… 25 19 105 40 58 6 28 M 25x1,5 6x3,5 2557
Tr 36/40/44x… 25 19 120 40 63 6 28 M 25x1,5 6x3,5 2572
Tr 48/50x… 35 28 145 60 82 10 40 M 35x1,5 8x4 3585
Tr 60/70x… 40 36 175 80 103 8,5 63 M 40x1,5 10x5 4090
Tr 80x… 55 48 215 110 136 10 90 M 55x2 14x5,5 55115

Gewindetriebe 45
