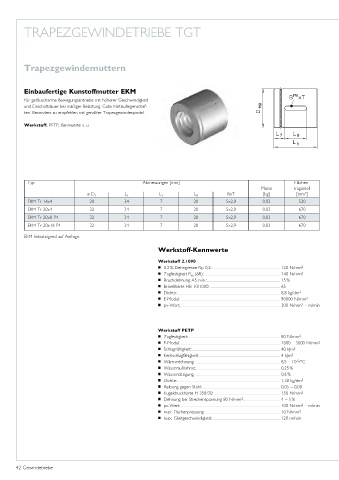

Page 42 - Gewindetriebe

TRAPEZGEWINDETRIEBE TGT

Trapezgewindemuttern

Einbaufertige Kunstoffmutter EKM

Für geräuscharme Bewegungsantriebe mit höherer Geschwindigkeit
und Einschaltdauer bei mäßiger Belastung. Gute Notlaufeigenschaf-
ten. Besonders zu empfehlen mit gerollter Trapezgewindespindel.

Werkstoff: PETP, Kennwerte s. u.

Typ Abmessungen [mm] Flächen-
Masse traganteil
2
ø D 1 L 1 L 7 L 8 BxT [kg] [mm ]
EKM Tr 16x4 28 34 7 20 5x2,9 0,02 520
EKM Tr 20x4 32 34 7 20 5x2,9 0,03 670
EKM Tr 20x8 P4 32 34 7 20 5x2,9 0,03 670
EKM Tr 20x16 P4 32 34 7 20 5x2,9 0,03 670
EKM linkssteigend auf Anfrage.

Werkstoff-Kennwerte

Werkstoff 2.1090
0,2 %-Dehngrenze Rρ 0,2: 120 N/mm 2
Zugfestigkeit R (δB): 240 N/mm 2
m
Bruchdehnung A5 min.: 15 %
Brinellhärte HB 10/1000: 65
Dichte: 8,8 kg/dm 3
E-Modul: 90000 N/mm 3
pv-Wert: 300 N/mm · m/min
2

Werkstoff PETP
Zugfestigkeit: 80 N/mm 2
E-Modul: 2800 – 3000 N/mm 2
Schlagzähigkeit: 40 kJm 2
Kerbschlagfähigkeit: 4 kJm 2
-5
Wärmedehnung: 8,5 · 10 /°C
Wasseraufnahme: 0,25 %
Wassersättigung: 0,6 %
Dichte: 1,38 kg/dm 3
Reibung gegen Stahl: 0,05 – 0,08
Kugeldruckhärte H 358/30: 150 N/mm 2
Dehnung bei Streckenspannung 80 N/mm : 2 4 – 5 %
2
pv-Wert: 100 N/mm · m/min
max. Flächenpressung: 10 N/mm 2
max. Gleitgeschwindigkeit: 120 m/min
