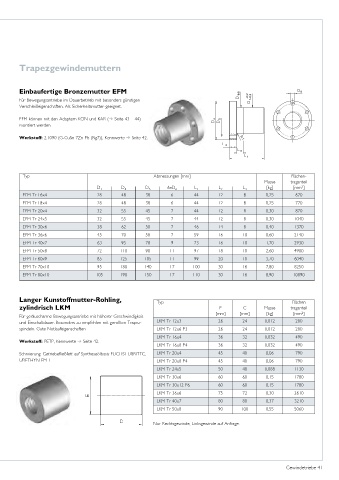

Trapezgewindemuttern

Einbaufertige Bronzemutter EFM

Für Bewegungsantriebe im Dauerbetrieb mit besonders günstigen
Verschleißeigenschaften. Als Sicherheitsmutter geeignet.

EFM können mit den Adaptern KON und KAR ( Seite 43 – 44)
montiert werden.

Werkstoff: 2.1090 (G-CuSn 7Zn Pb (Rg7)), Kennwerte Seite 42.

Typ Abmessungen [mm] Flächen-
Masse traganteil
D 1 D 4 D 5 6xD 6 L 1 L 2 L 3 [kg] [mm 2 ]
EFM Tr 16x4 28 48 38 6 44 12 8 0,25 670
EFM Tr 18x4 28 48 38 6 44 12 8 0,25 770
EFM Tr 20x4 32 55 45 7 44 12 8 0,30 870
EFM Tr 24x5 32 55 45 7 44 12 8 0,30 1040
EFM Tr 30x6 38 62 50 7 46 14 8 0,40 1370
EFM Tr 36x6 45 70 58 7 59 16 10 0,60 2140
EFM Tr 40x7 63 95 78 9 73 16 10 1,70 2930
EFM Tr 50x8 72 110 90 11 97 18 10 2,60 4900
EFM Tr 60x9 85 125 105 11 99 20 10 3,70 6040
EFM Tr 70x10 95 180 140 17 100 30 16 7,80 8250
EFM Tr 80x10 105 190 150 17 110 30 16 8,90 10890

Langer Kunstoffmutter-Rohling, Typ Flächen
zylindrisch LKM E C Masse traganteil
2
[mm] [mm] [kg] [mm ]
Für geräuscharme Bewegungsantriebe mit höherer Geschwindigkeit
und Einschaltdauer. Besonders zu empfehlen mit gerollten Trapez- LKM Tr 12x3 26 24 0,012 280
spindeln. Gute Notlaufeigenschaften LKM Tr 12x6 P3 26 24 0,012 280
LKM Tr 16x4 36 32 0,032 490
Werkstoff: PETP, Kennwerte Seite 42.
LKM Tr 16x8 P4 36 32 0,032 490
Schmierung: Getriebefließfett auf Syntheseölbasis FUCHS LUBRITEC, LKM Tr 20x4 45 40 0,06 790
URETHYN EM 1 LKM Tr 20x8 P4 45 40 0,06 790
LKM Tr 24x5 50 48 0,088 1130
LKM Tr 30x6 60 60 0,15 1780
LKM Tr 30x12 P6 60 60 0,15 1780
LKM Tr 36x6 75 72 0,30 2610
LKM Tr 40x7 80 80 0,37 3210
LKM Tr 50x8 90 100 0,55 5060

Nur Rechtsgewinde, Linksgewinde auf Anfrage.

Gewindetriebe 41
