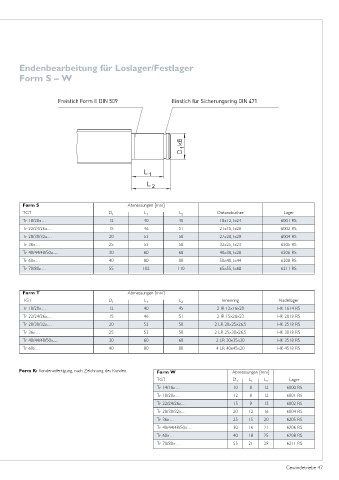

Endenbearbeitung für Loslager/Festlager
Form S – W

Freistich Form E DIN 509 Einstich für Sicherungsring DIN 471

Form S Abmessungen [mm]
TGT D 1 L 1 L 2 Distanzbuchse Lager
Tr 18/20x… 12 40 45 18x12,1x24 6001 RS
Tr 22/24/26x… 15 46 51 21x15,1x28 6002 RS
Tr 28/30/32x… 20 53 58 27x20,1x29 6004 RS
Tr 36x… 25 53 58 32x25,1x23 6205 RS
Tr 40/44/48/50x… 30 60 68 40x30,1x28 6206 RS
Tr 60x… 40 80 88 50x40,1x44 6208 RS
Tr 70/80x… 55 102 110 65x55,1x60 6211 RS

Form T Abmessungen [mm]
TGT D 1 L 1 L 2 Innenring Nadellager
Tr 18/20x… 12 40 45 2 IR 12x16x20 HK 1614 RS
Tr 22/24/26x… 15 46 51 2 IR 15x20x23 HK 2018 RS
Tr 28/30/32x… 20 53 58 2 LR 20x25x26,5 HK 2518 RS
Tr 36x… 25 53 58 2 LR 25x30x26,5 HK 3018 RS
Tr 40/44/48/50x… 30 60 68 2 LR 30x35x30 HK 3518 RS
Tr 60x… 40 80 88 4 LR 40x45x20 HK 4518 RS

Form K: Sonderanfertigung, nach Zeichnung des Kunden. Form W Abmessungen [mm]
TGT D 1 L 1 L 2 Lager
Tr 14/16x… 10 8 12 6000 RS
Tr 18/20x… 12 8 12 6001 RS
Tr 22/24/26x… 15 9 13 6002 RS
Tr 28/30/32x… 20 12 16 6004 RS
Tr 36x… 25 15 20 6205 RS
Tr 40/44/48/50x… 30 16 21 6206 RS
Tr 60x… 40 18 25 6208 RS
Tr 70/80x… 55 21 29 6211 RS
