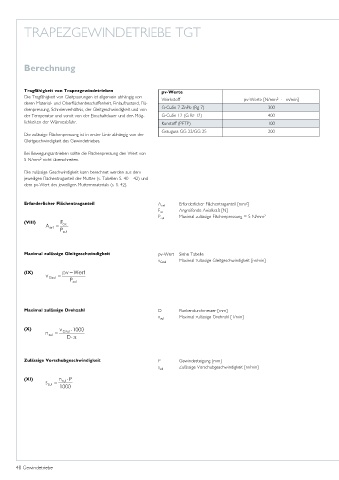

TRAPEZGEWINDETRIEBE TGT
Berechnung
Tragfähigkeit von Trapezgewindetrieben pv-Werte
Die Tragfähigkeit von Gleitpaarungen ist allgemein abhängig von
Werkstoff pv-Werte [N/mm · m/min]
2
deren Material- und Oberflächenbeschaffenheit, Einlaufzustand, Flä-
chenpressung, Schmierverhältnis, der Gleitgeschwindigkeit und von G-CuSn 7 ZnPb (Rg 7) 300
der Temperatur und somit von der Einschaltdauer und den Mög- G-CuSn 12 (G Bz 12) 400
lichkeiten der Wärmeabfuhr. Kunstoff (PETP) 100
Grauguss GG 22/GG 25 200
Die zulässige Flächenpressung ist in erster Linie abhängig von der
Gleitgeschwindigkeit des Gewindetriebes.
Bei Bewegungsantrieben sollte die Flächenpressung den Wert von
5 N/mm 2 nicht überschreiten.
Die zulässige Geschwindigkeit kann berechnet werden aus dem
jeweiligen Flächentraganteil der Mutter (s. Tabellen S. 40 – 42) und
dem pv-Wert des jeweiligen Mutternmaterials (s. S. 42).
Erforderlicher Flächentraganteil A erf Erforderlicher Flächentraganteil [mm ]
2
F ax Angreifende Axialkraft [N]
P zul Maximal zulässige Flächenpressung = 5 N/mm 2
(VIII)
Maximal zulässige Gleitgeschwindigkeit pv-Wert Siehe Tabelle
v Gzul Maximal zulässige Gleitgeschwindigkeit [m/min]
(IX)
Maximal zulässige Drehzahl D Flankendurchmesser [mm]
n zul Maximal zulässige Drehzahl [1/min]
(X)
Zulässige Vorschubgeschwindigkeit P Gewindesteigung [mm]
s zul Zulässige Vorschubgeschwindigkeit [m/min]
(XI)
