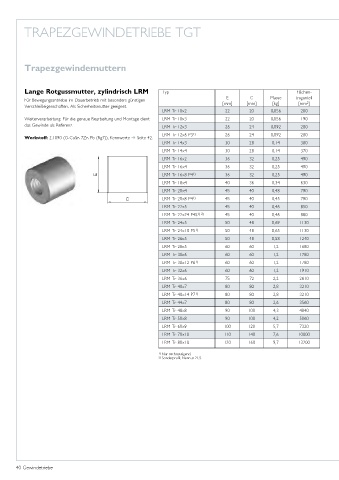

Page 40 - Gewindetriebe

TRAPEZGEWINDETRIEBE TGT

Trapezgewindemuttern

Lange Rotgussmutter, zylindrisch LRM Typ Flächen-
E C Masse traganteil
Für Bewegungsantriebe im Dauerbetrieb mit besonders günstigen
2
[mm] [mm] [kg] [mm ]
Verschleißeigenschaften. Als Sicherheitsmutter geeignet.
LRM Tr 10x2 22 20 0,056 200
Weiterverarbeitung: Für die genaue Bearbeitung und Montage dient LRM Tr 10x3 22 20 0,056 190
das Gewinde als Referenz. LRM Tr 12x3 26 24 0,092 280
LRM Tr 12x6 P3 1) 26 24 0,092 280
Werkstoff: 2.1090 (G-CuSn 7Zn Pb (Rg7)), Kennwerte Seite 42.
LRM Tr 14x3 30 28 0,14 380
LRM Tr 14x4 30 28 0,14 370
LRM Tr 16x2 36 32 0,25 490
LRM Tr 16x4 36 32 0,25 490
LRM Tr 16x8 P4 1) 36 32 0,25 490
LRM Tr 18x4 40 36 0,34 630
LRM Tr 20x4 45 40 0,48 790
LRM Tr 20x8 P4 1) 45 40 0,45 790
LRM Tr 22x5 45 40 0,46 850
LRM Tr 22x24 P4S 1) 2) 45 40 0,46 880
LRM Tr 24x5 50 48 0,69 1130
LRM Tr 24x10 P5 1) 50 48 0,65 1130
LRM Tr 26x5 50 48 0,58 1240
LRM Tr 28x5 60 60 1,2 1680
LRM Tr 30x6 60 60 1,2 1780
LRM Tr 30x12 P6 1) 60 60 1,2 1780
LRM Tr 32x6 60 60 1,2 1910
LRM Tr 36x6 75 72 2,2 2610
LRM Tr 40x7 80 80 2,8 3210
LRM Tr 40x14 P7 1) 80 80 2,8 3210
LRM Tr 44x7 80 80 2,6 3560
LRM Tr 48x8 90 100 4,3 4840
LRM Tr 50x8 90 100 4,2 5060
LRM Tr 60x9 100 120 5,7 7320
LRM Tr 70x10 110 140 7,6 10000
LRM Tr 80x10 120 160 9,7 13200
1) Nur rechtssteigend.
2) Sonderprofil; Nenn-ø 21,5.
