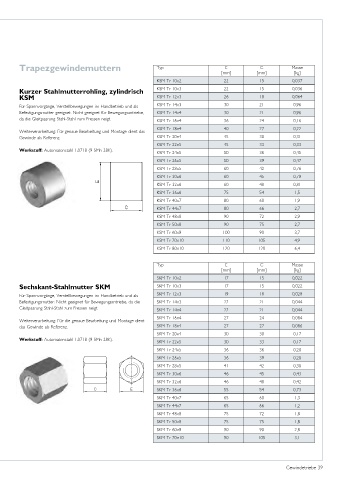

Page 39 - Gewindetriebe

Trapezgewindemuttern Typ E C Masse
[mm] [mm] [kg]
KSM Tr 10x2 22 15 0,037
Kurzer Stahlmutterrohling, zylindrisch KSM Tr 10x3 22 15 0,036
KSM KSM Tr 12x3 26 18 0,064
Für Spannvorgänge, Verstellbewegungen im Handbetrieb und als KSM Tr 14x3 30 21 0,96
Befestigungsmutter geeignet. Nicht geeignet für Bewegungsantriebe, KSM Tr 14x4 30 21 0,96
da die Gleitpaarung Stahl-Stahl zum Fressen neigt. KSM Tr 16x4 36 24 0,16
KSM Tr 18x4 40 27 0,22
Weiterverarbeitung: Für genaue Bearbeitung und Montage dient das
Gewinde als Referenz. KSM Tr 20x4 45 30 0,31
KSM Tr 22x5 45 33 0,33
Werkstoff: Automatenstahl 1.0718 (9 SMn 28K).
KSM Tr 24x5 50 36 0,45
KSM Tr 26x5 50 39 0,47
KSM Tr 28x5 60 42 0,76
KSM Tr 30x6 60 45 0,79
KSM Tr 32x6 60 48 0,81
KSM Tr 36x6 75 54 1,5
KSM Tr 40x7 80 60 1,9
KSM Tr 44x7 80 66 2,7
KSM Tr 48x8 90 72 2,9
KSM Tr 50x8 90 75 2,7
KSM Tr 60x9 100 90 3,7
KSM Tr 70x10 110 105 4,9
KSM Tr 80x10 120 120 6,4

Typ E C Masse
[mm] [mm] [kg]
SKM Tr 10x2 17 15 0,022
Sechskant-Stahlmutter SKM SKM Tr 10x3 17 15 0,022
Für Spannvorgänge, Verstellbewegungen im Handbetrieb und als SKM Tr 12x3 19 18 0,028
Befestigungsmutter. Nicht geeignet für Bewegungsantriebe, da die SKM Tr 14x3 22 21 0,044
Gleitpaarung Stahl-Stahl zum Fressen neigt. SKM Tr 14x4 22 21 0,044
SKM Tr 16x4 27 24 0,084
Weiterverarbeitung: Für die genaue Bearbeitung und Montage dient
das Gewinde als Referenz. SKM Tr 18x4 27 27 0,086
SKM Tr 20x4 30 30 0,17
Werkstoff: Automatenstahl 1.0718 (9 SMn 28K).
SKM Tr 22x5 30 33 0,17
SKM Tr 24x5 36 36 0,20
SKM Tr 26x5 36 39 0,20
SKM Tr 28x5 41 42 0,30
SKM Tr 30x6 46 45 0,43
SKM Tr 32x6 46 48 0,42
SKM Tr 36x6 55 54 0,73
SKM Tr 40x7 65 60 1,3
SKM Tr 44x7 65 66 1,2
SKM Tr 48x8 75 72 1,8
SKM Tr 50x8 75 75 1,8
SKM Tr 60x9 90 90 2,8
SKM Tr 70x10 90 105 3,1

Gewindetriebe 39
