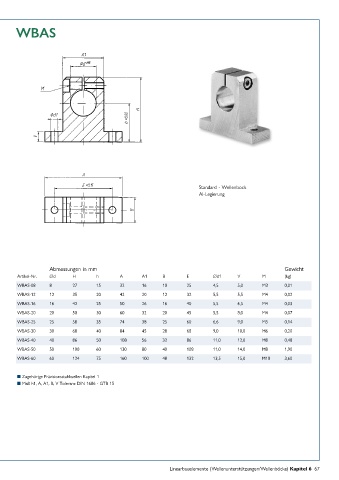

WBAS

Standard - Wellenbock
Al-Legierung

Abmessungen in mm Gewicht
Artikel-Nr. ∅d H h A A1 B E ∅d1 V M (kg)
WBAS-08 8 27 15 32 16 10 25 4,5 5,0 M3 0,01
WBAS-12 12 35 20 42 20 12 32 5,5 5,5 M4 0,02
WBAS-16 16 42 25 50 26 16 40 5,5 6,5 M4 0,03
WBAS-20 20 50 30 60 32 20 45 5,5 8,0 M4 0,07
WBAS-25 25 58 35 74 38 25 60 6,6 9,0 M5 0,14
WBAS-30 30 68 40 84 45 28 68 9,0 10,0 M6 0,20
WBAS-40 40 86 50 108 56 32 86 11,0 12,0 M8 0,48
WBAS-50 50 100 60 130 80 40 108 11,0 14,0 M8 1,90
WBAS-60 60 124 75 160 100 48 132 13,5 15,0 M10 3,60

n Zugehörige Präzisionsstahlwellen Kapitel 1
n Maß h1, A, A1, B, V Toleranz DIN 1686 - GTB 15

Linearbauelemente (Wellenunterstützungen/Wellenböcke) Kapitel 6 67
