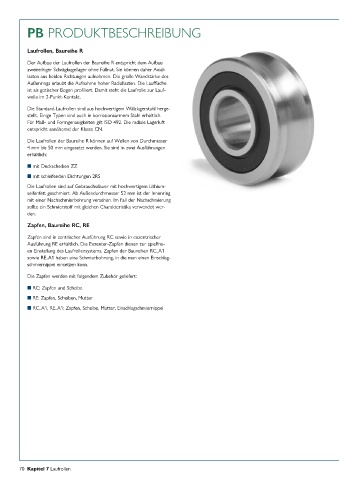

PB PRODUKTBESCHREIBUNG

Laufrollen, Baureihe R

Der Aufbau der Laufrollen der Baureihe R entspricht dem Aufbau
zweireihiger Schrägkugellager ohne Füllnut. Sie können daher Axial-
lasten aus beiden Richtungen aufnehmen. Die große Wandstärke des
Außenrings erlaubt die Aufnahme hoher Radiallasten. Die Lauffläche
ist als gotischer Bogen profiliert. Damit steht die Laufrolle zur Lauf-
welle im 2-Punkt-Kontakt.

Die Standard-Laufrollen sind aus hochwertigem Wälzlagerstahl herge-
stellt. Einige Typen sind auch in korrosionsarmem Stahl erhältlich.
Für Maß- und Formgenauigkeiten gilt ISO 492. Die radiale Lagerluft
entspricht annähernd der Klasse CN.
Die Laufrollen der Baureihe R können auf Wellen von Durchmesser
4 mm bis 50 mm eingesetzt werden. Sie sind in zwei Ausführungen
erhältlich:

n mit Deckscheiben ZZ
n mit schleifenden Dichtungen 2RS
Die Laufrollen sind auf Gebrauchsdauer mit hochwertigem Lithium-
seifenfett geschmiert. Ab Außendurchmesser 52 mm ist der Innenring
mit einer Nachschmierbohrung versehen. Im Fall der Nachschmierung
sollte ein Schmierstoff mit gleichen Charakteristika verwendet wer-
den.

Zapfen, Baureihe RC, RE
Zapfen sind in zentrischer Ausführung RC sowie in exzentrischer
Ausführung RE erhältlich. Die Exzenter-Zapfen dienen zur spielfrei-
en Einstellung des Laufrollensystems. Zapfen der Baureihen RC..A1
sowie RE..A1 haben eine Schmierbohrung, in die man einen Einschlag-
schmiernippel einsetzen kann.

Die Zapfen werden mit folgendem Zubehör geliefert:
n RC: Zapfen und Scheibe

n RE: Zapfen, Scheiben, Mutter
n RC..A1, RE..A1: Zapfen, Scheibe, Mutter, Einschlagschmiernippel

70 Kapitel 7 Laufrollen
