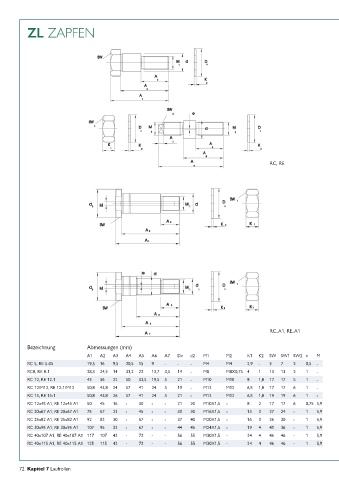

ZL ZAPFEN

RC, RE

RC..A1, RE..A1

Bezeichnung Abmessungen (mm)
A1 A2 A3 A4 A5 A6 A7 Dv d2 M1 M2 K1 K2 SW SW1 SW2 e M
RC 5, RE 5-05 19,5 16 9,5 20,5 15 9 - - - M4 M4 2,9 - 3 7 2 0,5 -
RC8, RE 8-1 28,3 24,3 14 33,2 22 13,7 3,5 14 - M8 M8X0,75 4 1 13 13 2 1 -
RC 12, RE 12-1 43 36 22 50 33,5 19,5 5 21 - M10 M10 8 1,8 17 17 5 1 -
RC 12/M12, RE 12-1/M12 50,8 43,8 24 57 41 24 5 19 - M12 M12 6,5 1,8 17 17 6 1 -
RC 15, RE 15-1 50,8 43,8 26 57 41 24 5 21 - M12 M12 6,5 1,8 19 19 6 1 -
RC 12x45 A1, RE 12x45 A1 50 45 16 - 30 - - 21 20 M10X1,5 - 8 2 17 17 6 0,75 5,9
RC 20x67 A1, RE 20x67 A1 75 67 23 - 45 - - 30 30 M16X1,5 - 13 3 27 24 - 1 5,9
RC 25x82 A1, RE 25x82 A1 92 82 30 - 57 - - 37 40 M20X1,5 - 16 3 36 30 - 1 5,9
RC 30x95 A1, RE 30x95 A1 107 95 32 - 67 - - 44 45 M24X1,5 - 19 4 41 36 - 1 5,9
RC 40x107 A1, RE 40x107 A1 117 107 42 - 72 - - 56 55 M30X1,5 - 24 4 46 46 - 1 5,9
RC 40x115 A1, RE 40x115 A1 125 115 42 - 72 - - 56 55 M30X1,5 - 24 4 46 46 - 1 5,9

72 Kapitel 7 Laufrollen
