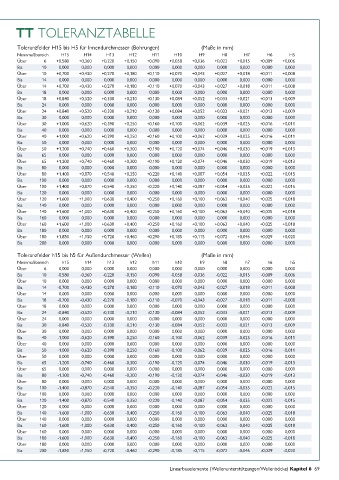

TT TOLERANZTABELLE

Toleranzfelder H15 bis H5 für Innendurchmesser (Bohrungen) (Maße in mm)
Nennmaßbereich H15 H14 H13 H12 H11 H10 H9 H8 H7 H6 H5
Über 6 +0,580 +0,360 +0,220 +0,150 +0,090 +0,058 +0,036 +0,022 +0,015 +0,009 +0,006
Bis 10 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 10 +0,700 +0,430 +0,270 +0,180 +0,110 +0,070 +0,043 +0,027 +0,018 +0,011 +0,008
Bis 14 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 14 +0,700 +0,430 +0,270 +0,180 +0,110 +0,070 +0,043 +0,027 +0,018 +0,011 +0,008
Bis 18 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 18 +0,840 +0,520 +0,330 +0,210 +0,130 +0,084 +0,052 +0,033 +0,021 +0,013 +0,009
Bis 24 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 24 +0,840 +0,520 +0,330 +0,210 +0,130 +0,084 +0,052 +0,033 +0,021 +0,013 +0,009
Bis 30 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 30 +1,000 +0,620 +0,390 +0,250 +0,160 +0,100 +0,062 +0,039 +0,025 +0,016 +0,011
Bis 40 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 40 +1,000 +0,620 +0,390 +0,250 +0,160 +0,100 +0,062 +0,039 +0,025 +0,016 +0,011
Bis 50 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 50 +1,200 +0,740 +0,460 +0,300 +0,190 +0,120 +0,074 +0,046 +0,030 +0,019 +0,013
Bis 65 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 65 +1,200 +0,740 +0,460 +0,300 +0,190 +0,120 +0,074 +0,046 +0,030 +0,019 +0,013
Bis 80 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 80 +1,400 +0,870 +0,540 +0,350 +0,220 +0,140 +0,087 +0,054 +0,035 +0,022 +0,015
Bis 100 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 100 +1,400 +0,870 +0,540 +0,350 +0,220 +0,140 +0,087 +0,054 +0,035 +0,022 +0,015
Bis 120 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 120 +1,600 +1,000 +0,630 +0,400 +0,250 +0,160 +0,100 +0,063 +0,040 +0,025 +0,018
Bis 140 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 140 +1,600 +1,000 +0,630 +0,400 +0,250 +0,160 +0,100 +0,063 +0,040 +0,025 +0,018
Bis 160 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 160 +1,600 +1,000 +0,630 +0,400 +0,250 +0,160 +0,100 +0,063 +0,040 +0,025 +0,018
Bis 180 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Über 180 +1,850 +1,150 +0,720 +0,460 +0,290 +0,185 +0,115 +0,072 +0,046 +0,029 +0,020
Bis 200 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Toleranzfelder h15 bis h5 für Außendurchmesser (Wellen) (Maße in mm)
Nennmaßbereich h15 h14 h13 h12 h11 h10 h9 h8 h7 h6 h5
Über 6 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 10 -0,580 -0,360 -0,220 -0,150 -0,090 -0,058 -0,036 -0,022 -0,015 -0,009 -0,006
Über 10 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 14 -0,700 -0,430 -0,270 -0,180 -0,110 -0,070 -0,043 -0,027 -0,018 -0,011 -0,008
Über 14 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 18 -0,700 -0,430 -0,270 -0,180 -0,110 -0,070 -0,043 -0,027 -0,018 -0,011 -0,008
Über 18 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 24 -0,840 -0,520 -0,330 -0,210 -0,130 -0,084 -0,052 -0,033 -0,021 -0,013 -0,009
Über 24 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 30 -0,840 -0,520 -0,330 -0,210 -0,130 -0,084 -0,052 -0,033 -0,021 -0,013 -0,009
Über 30 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 40 -1,000 -0,620 -0,390 -0,250 -0,160 -0,100 -0,062 -0,039 -0,025 -0,016 -0,011
Über 40 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 50 -1,000 -0,620 -0,390 -0,250 -0,160 -0,100 -0,062 -0,039 -0,025 -0,016 -0,011
Über 50 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 65 -1,200 -0,740 -0,460 -0,300 -0,190 -0,120 -0,074 -0,046 -0,030 -0,019 -0,013
Über 65 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 80 -1,200 -0,740 -0,460 -0,300 -0,190 -0,120 -0,074 -0,046 -0,030 -0,019 -0,013
Über 80 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 100 -1,400 -0,870 -0,540 -0,350 -0,220 -0,140 -0,087 -0,054 -0,035 -0,022 -0,015
Über 100 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 120 -1,400 -0,870 -0,540 -0,350 -0,220 -0,140 -0,087 -0,054 -0,035 -0,022 -0,015
Über 120 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 140 -1,600 -1,000 -0,630 -0,400 -0,250 -0,160 -0,100 -0,063 -0,040 -0,025 -0,018
Über 140 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 160 -1,600 -1,000 -0,630 -0,400 -0,250 -0,160 -0,100 -0,063 -0,040 -0,025 -0,018
Über 160 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 180 -1,600 -1,000 -0,630 -0,400 -0,250 -0,160 -0,100 -0,063 -0,040 -0,025 -0,018
Über 180 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000 0,000
Bis 200 -1,850 -1,150 -0,720 -0,460 -0,290 -0,185 -0,115 -0,072 -0,046 -0,029 -0,020
