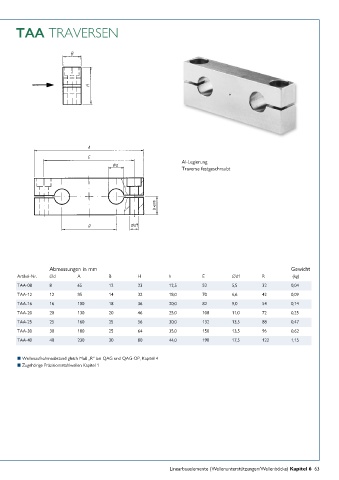

TAA TRAVERSEN

Al-Legierung
Traverse festgeschraubt

Abmessungen in mm Gewicht
Artikel-Nr. ∅d A B H h E ∅d1 R (kg)
TAA-08 8 65 12 23 12,5 52 5,5 32 0,04
TAA-12 12 85 14 32 18,0 70 6,6 42 0,09
TAA-16 16 100 18 36 20,0 82 9,0 54 0,14
TAA-20 20 130 20 46 25,0 108 11,0 72 0,25
TAA-25 25 160 25 56 30,0 132 13,5 88 0,47
TAA-30 30 180 25 64 35,0 150 13,5 96 0,62
TAA-40 40 230 30 80 44,0 190 17,5 122 1,15

n Wellenaufnahmeabstand gleich Maß „R“ bei QAG und QAG-OP, Kapitel 4
n Zugehörige Präzisionsstahlwellen Kapitel 1

Linearbauelemente (Wellenunterstützungen/Wellenböcke) Kapitel 6 63
