Page 66 - Führungswellen Linearkugellager Nutwellenführungen

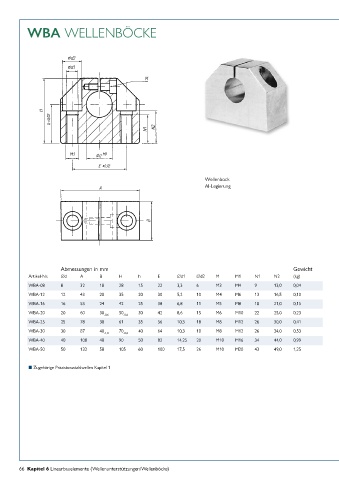

WBA WELLENBÖCKE

Wellenbock
Al-Legierung

Abmessungen in mm Gewicht
Artikel-Nr. ∅d A B H h E ∅d1 ∅d2 M M1 N1 N2 (kg)
WBA-08 8 32 18 28 15 22 3,3 6 M3 M4 9 13,0 0,04
WBA-12 12 43 20 35 20 30 5,2 10 M4 M6 13 16,5 0,10
WBA-16 16 53 24 42 25 38 6,8 11 M5 M8 18 21,0 0,15
WBA-20 20 60 30 50 30 42 8,6 15 M6 M10 22 25,0 0,23
-0,6 -0,6
WBA-25 25 78 38 61 35 56 10,3 18 M8 M12 26 30,0 0,41
WBA-30 30 87 40 70 40 64 10,3 18 M8 M12 26 34,0 0,53
-1,0 -0,6
WBA-40 40 108 48 90 50 82 14,25 20 M10 M16 34 44,0 0,99
WBA-50 50 132 58 105 60 100 17,5 26 M10 M20 43 49,0 1,25

n Zugehörige Präzisionsstahlwellen Kapitel 1

66 Kapitel 6 Linearbauelemente (Wellenunterstützungen/Wellenböcke)
