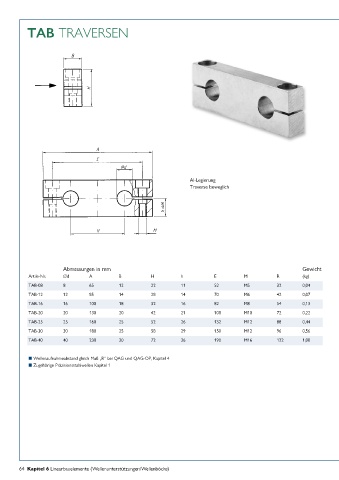

TAB TRAVERSEN
Al-Legierung
Traverse beweglich
Abmessungen in mm Gewicht
Artile-Nr. ∅d A B H h E M R (kg)
TAB-08 8 65 12 22 11 52 M5 32 0,04
TAB-12 12 85 14 28 14 70 M6 42 0,07
TAB-16 16 100 18 32 16 82 M8 54 0,13
TAB-20 20 130 20 42 21 108 M10 72 0,22
TAB-25 25 160 25 52 26 132 M12 88 0,44
TAB-30 30 180 25 58 29 150 M12 96 0,56
TAB-40 40 230 30 72 36 190 M16 122 1,00
n Wellenaufnahmeabstand gleich Maß „R“ bei QAG und QAG-OP, Kapitel 4
n Zugehörige Präzisionsstahlwellen Kapitel 1
64 Kapitel 6 Linearbauelemente (Wellenunterstützungen/Wellenböcke)
