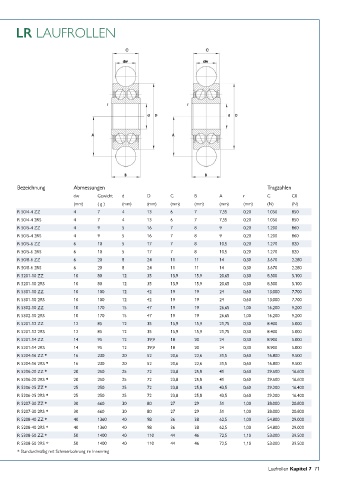

LR LAUFROLLEN

Bezeichnung Abmessungen Tragzahlen
dw Gewicht d D C B A r C C0
(mm) ( g ) (mm) (mm) (mm) (mm) (mm) (mm) (N) (N)
R 50/4-4 ZZ 4 7 4 13 6 7 7,55 0,20 1.050 850
R 50/4-4 2RS 4 7 4 13 6 7 7,55 0,20 1.050 850
R 50/5-4 ZZ 4 9 5 16 7 8 9 0,20 1.200 860
R 50/5-4 2RS 4 9 5 16 7 8 9 0,20 1.200 860
R 50/5-6 ZZ 6 10 5 17 7 8 10,5 0,20 1.270 820
R 50/5-6 2RS 6 10 5 17 7 8 10,5 0,20 1.270 820
R 50/8-6 ZZ 6 20 8 24 11 11 14 0,30 3.670 2.280
R 50/8-6 2RS 6 20 8 24 11 11 14 0,30 3.670 2.280
R 5201-10 ZZ 10 80 12 35 15,9 15,9 20,65 0,30 8.500 5.100
R 5201-10 2RS 10 80 12 35 15,9 15,9 20,65 0,30 8.500 5.100
R 5301-10 ZZ 10 100 12 42 19 19 24 0,60 13.000 7.700
R 5301-10 2RS 10 100 12 42 19 19 24 0,60 13.000 7.700
R 5302-10 ZZ 10 170 15 47 19 19 26,65 1,00 16.200 9.200
R 5302-10 2RS 10 170 15 47 19 19 26,65 1,00 16.200 9.200
R 5201-12 ZZ 12 85 12 35 15,9 15,9 21,75 0,30 8.400 5.000
R 5201-12 2RS 12 85 12 35 15,9 15,9 21,75 0,30 8.400 5.000
R 5201-14 ZZ 14 95 12 39,9 18 20 24 0,30 8.900 5.000
R 5201-14 2RS 14 95 12 39,9 18 20 24 0,30 8.900 5.000
R 5204-16 ZZ * 16 230 20 52 20,6 22,6 31,5 0,60 16.800 9.500
R 5204-16 2RS * 16 230 20 52 20,6 22,6 31,5 0,60 16.800 9.500
R 5206-20 ZZ * 20 250 25 72 23,8 25,8 41 0,60 29.500 16.600
R 5206-20 2RS * 20 250 25 72 23,8 25,8 41 0,60 29.500 16.600
R 5206-25 ZZ * 25 250 25 72 23,8 25,8 43,5 0,60 29.200 16.400
R 5206-25 2RS * 25 250 25 72 23,8 25,8 43,5 0,60 29.200 16.400
R 5207-30 ZZ * 30 660 30 80 27 29 51 1,00 38.000 20.800
R 5207-30 2RS * 30 660 30 80 27 29 51 1,00 38.000 20.800
R 5208-40 ZZ * 40 1360 40 98 36 38 62,5 1,00 54.800 29.000
R 5208-40 2RS * 40 1360 40 98 36 38 62,5 1,00 54.800 29.000
R 5308-50 ZZ * 50 1400 40 110 44 46 72,5 1,10 53.000 39.500
R 5308-50 2RS * 50 1400 40 110 44 46 72,5 1,10 53.000 39.500
* Standardmäßig mit Schmierbohrung im Innenring

Laufrollen Kapitel 7 71
