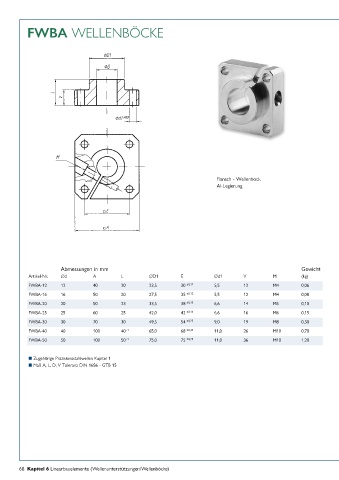

FWBA WELLENBÖCKE

Flansch - Wellenbock
Al-Legierung

Abmessungen in mm Gewicht
Artikel-Nr. ∅d A L ∅D1 E ∅d1 V M (kg)
FWBA-12 12 40 20 23,5 30 ±0,12 5,5 12 M4 0,06
FWBA-16 16 50 20 27,5 35 ±0,12 5,5 12 M4 0,08
FWBA-20 20 50 23 33,5 38 ±0,15 6,6 14 M5 0,10
FWBA-25 25 60 25 42,0 42 ±0,15 6,6 16 M6 0,15
FWBA-30 30 70 30 49,5 54 ±0,25 9,0 19 M8 0,30
FWBA-40 40 100 40 -1 65,0 68 ±0,25 11,0 26 M10 0,70
FWBA-50 50 100 50 -1 75,0 75 ±0,25 11,0 36 M10 1,20

n Zugehörige Präzisionsstahlwellen Kapitel 1
n Maß A, L, D, V Toleranz DIN 1686 - GTB 15

68 Kapitel 6 Linearbauelemente (Wellenunterstützungen/Wellenböcke)
