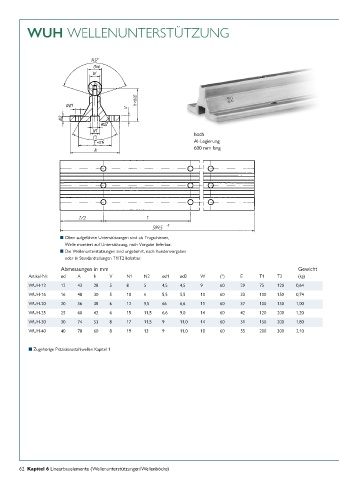

WUH WELLENUNTERSTÜTZUNG

hoch
Al-Legierung
600 mm lang

n Oben aufgeführte Unterstützungen sind als Tragschienen,
Welle montiert auf Unterstützung, nach Vorgabe lieferbar.
n Die Wellenunterstützungen sind ungebohrt, nach Kundenvorgaben
oder in Standardteilungen T1/T2 lieferbar.
Abmessungen in mm Gewicht
Artikel-Nr. ød A h V N1 N2 ød1 ød2 W (°) E T1 T2 (kg)
WUH-12 12 43 28 5 8 5 4,5 4,5 9 60 29 75 120 0,64
WUH-16 16 48 30 5 10 6 5,5 5,5 10 60 33 100 150 0,74
WUH-20 20 56 38 6 12 9,5 66 6,6 11 60 37 100 150 1,00
WUH-25 25 60 42 6 15 11,5 6,6 9,0 14 60 42 120 200 1,20
WUH-30 30 74 53 8 17 11,5 9 11,0 14 60 51 150 200 1,80
WUH-40 40 78 60 8 19 13 9 11,0 18 60 55 200 300 2,10

n Zugehörige Präzisionsstahlwellen Kapitel 1

62 Kapitel 6 Linearbauelemente (Wellenunterstützungen/Wellenböcke)
