Page 65 - Führungswellen Linearkugellager Nutwellenführungen

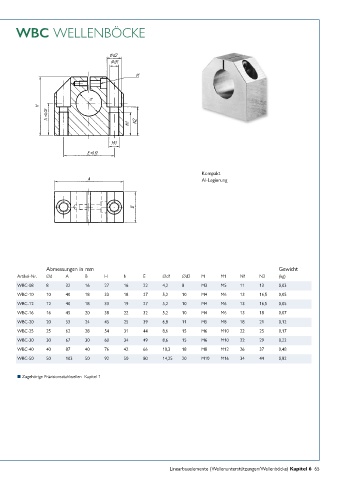

WBC WELLENBÖCKE

Kompakt
Al-Legierung

Abmessungen in mm Gewicht
Artikel-Nr. ∅d A B H h E ∅d1 ∅d2 M M1 N1 N2 (kg)
WBC-08 8 32 16 27 16 22 4,2 8 M3 M5 11 13 0,03
WBC-10 10 40 18 33 18 27 5,2 10 M4 M6 13 16,5 0,05
WBC-12 12 40 18 33 19 27 5,2 10 M4 M6 13 16,5 0,05
WBC-16 16 45 20 38 22 32 5,2 10 M4 M6 13 18 0,07
WBC-20 20 53 24 45 25 39 6,8 11 M5 M8 18 21 0,12
WBC-25 25 62 28 54 31 44 8,6 15 M6 M10 22 25 0,17
WBC-30 30 67 30 60 34 49 8,6 15 M6 M10 22 29 0,22
WBC-40 40 87 40 76 42 66 10,3 18 M8 M12 26 37 0,48
WBC-50 50 103 50 92 50 80 14,25 20 M10 M16 34 44 0,82

n Zugehörige Präzisionsstahlwellen Kapitel 1

Linearbauelemente (Wellenunterstützungen/Wellenböcke) Kapitel 6 65
