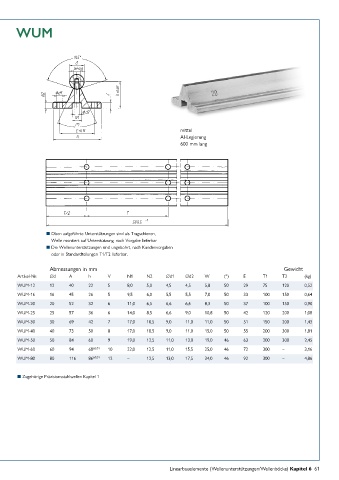

Page 61 - Führungswellen Linearkugellager Nutwellenführungen

WUM

mittel
Al-Legierung
600 mm lang

n Oben aufgeführte Unterstützungen sind als Tragschienen,
Welle montiert auf Unterstützung, nach Vorgabe lieferbar
n Die Wellenunterstützungen sind ungebohrt, nach Kundenvorgaben
oder in Standardteilungen T1/T2 lieferbar.

Abmessungen in mm Gewicht
Artikel-Nr. ∅d A h V N1 N2 ∅d1 ∅d2 W (°) E T1 T2 (kg)
WUM-12 12 40 22 5 8,0 5,0 4,5 4,5 5,8 50 29 75 120 0,52
WUM-16 16 45 26 5 9,5 6,0 5,5 5,5 7,0 50 33 100 150 0,64
WUM-20 20 52 32 6 11,0 6,5 6,6 6,6 8,3 50 37 100 150 0,90
WUM-25 25 57 36 6 14,0 8,5 6,6 9,0 10,8 50 42 120 200 1,08
WUM-30 30 69 42 7 17,0 10,5 9,0 11,0 11,0 50 51 150 200 1,43
WUM-40 40 73 50 8 17,0 10,5 9,0 11,0 15,0 50 55 200 300 1,81
WUM-50 50 84 60 9 19,0 12,5 11,0 13,0 19,0 46 63 200 300 2,45
WUM-60 60 94 68 ±0,01 10 22,0 12,5 11,0 15,5 25,0 46 72 300 – 3,16
WUM-80 80 116 86 ±0,01 12 – 12,5 13,0 17,5 34,0 46 92 300 – 4,86

n Zugehörige Präzisionsstahlwellen Kapitel 1

Linearbauelemente (Wellenunterstützungen/Wellenböcke) Kapitel 6 61
