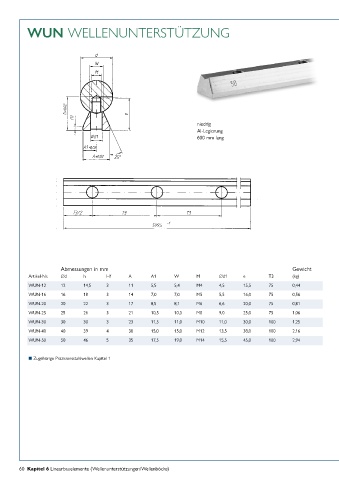

P. 60
WUN WELLENUNTERSTÜTZUNG
niedrig
Al-Legierung
600 mm lang
Abmessungen in mm Gewicht
Artikel-Nr. ∅d h H1 A A1 W M ∅d1 e T3 (kg)
WUN-12 12 14,5 3 11 5,5 5,4 M4 4,5 15,5 75 0,44
WUN-16 16 18 3 14 7,0 7,0 M5 5,5 16,0 75 0,56
WUN-20 20 22 3 17 8,5 8,1 M6 6,6 20,0 75 0,81
WUN-25 25 26 3 21 10,5 10,3 M8 9,0 25,0 75 1,06
WUN-30 30 30 3 23 11,5 11,0 M10 11,0 30,0 100 1,25
WUN-40 40 39 4 30 15,0 15,0 M12 13,5 38,0 100 2,16
WUN-50 50 46 5 35 17,5 19,0 M14 15,5 45,0 100 2,94
n Zugehörige Präzisionsstahlwellen Kapitel 1
60 Kapitel 6 Linearbauelemente (Wellenunterstützungen/Wellenböcke)
