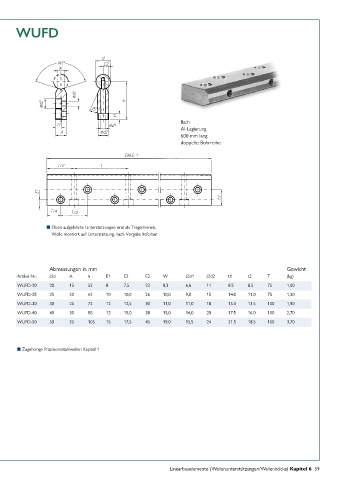

WUFD

flach
Al-Legierung
600 mm lang
doppelte Bohrreihe

n Oben aufgeführte Unterstützungen sind als Tragschienen,
Welle montiert auf Unterstützung, nach Vorgabe lieferbar.

Abmessungen in mm Gewicht
Artikel-Nr. ∅d A h E1 E2 E3 W ∅d1 ∅d2 t1 t2 T (kg)
WUFD-20 20 15 52 8 7,5 22 8,3 6,6 11 8.5 8.5 75 1,00
WUFD-25 25 20 62 10 10,0 26 10,0 9,0 15 14.0 11.0 75 1,30
WUFD-30 30 25 72 12 12,5 30 11,0 11,0 18 15.3 13.5 100 1,90
WUFD-40 40 30 88 12 15,0 38 15,0 14,0 20 17.5 16.0 100 2,70
WUFD-50 50 35 105 15 17,5 45 19,0 15,5 24 21.5 18.5 100 3,70

n Zugehörige Präzisionsstahlwellen Kapitel 1

Linearbauelemente (Wellenunterstützungen/Wellenböcke) Kapitel 6 59
