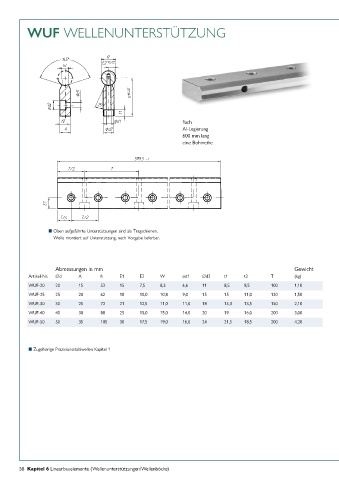

Page 58 - Führungswellen Linearkugellager Nutwellenführungen

WUF WELLENUNTERSTÜTZUNG

flach
Al-Legierung
600 mm lang
eine Bohrreihe

n Oben aufgeführte Unterstützungen sind als Tragschienen,
Welle montiert auf Unterstützung, nach Vorgabe lieferbar.

Abmessungen in mm Gewicht
Artikel-Nr. ∅d A h E1 E2 W ød1 ∅d2 t1 t2 T (kg)
WUF-20 20 15 52 15 7,5 8,3 6,6 11 8,5 8,5 100 1,10
WUF-25 25 20 62 18 10,0 10,8 9,0 15 15 11,0 120 1,50
WUF-30 30 25 72 21 12,5 11,0 11,0 18 15,3 13,5 150 2,10
WUF-40 40 30 88 25 15,0 15,0 14,0 20 19 16,0 200 3,00
WUF-50 50 35 105 30 17,5 19,0 16,0 24 21,5 18,5 200 4,20

n Zugehörige Präzisionsstahlwellen Kapitel 1
