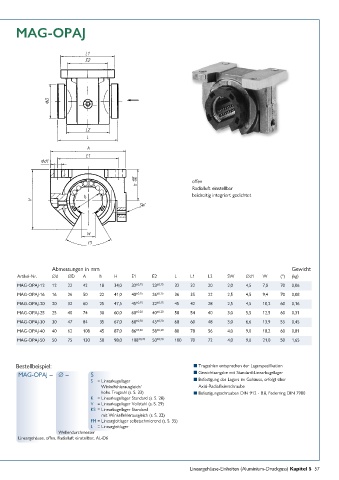

MAG-OPAJ

offen
Radialluft einstellbar
beidseitig integriert gedichtet

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D A h H E1 E2 L L1 L2 SW ∅d1 W (°) (kg)
MAG-OPAJ-12 12 22 42 18 34,0 32 ±0,15 23 ±0,15 32 32 20 2,0 4,5 7,0 70 0,06
MAG-OPAJ-16 16 26 50 22 41,0 40 ±0,15 26 ±0,15 36 35 22 2,5 4,5 9,4 70 0,08
MAG-OPAJ-20 20 32 60 25 47,5 45 ±0,15 32 ±0,15 45 42 28 2,5 4,5 10,2 60 0,16
MAG-OPAJ-25 25 40 74 30 60,0 60 ±0,20 40 ±0,20 58 54 40 3,0 5,5 12,5 60 0,31
MAG-OPAJ-30 30 47 84 35 67,0 68 ±0,20 45 ±0,20 68 60 48 3,0 6,6 13,9 55 0,45
MAG-OPAJ-40 40 62 108 45 87,0 86 ±0,20 58 ±0,20 80 78 56 4,0 9,0 18,2 60 0,81
MAG-OPAJ-50 50 75 130 50 98,0 108 ±0,20 50 ±0,20 100 70 72 4,0 9,0 21,0 50 1,65

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation
MAG-OPAJ – ∅ – S n Gewichtsangabe mit Standard-Linearkugellager
S = Linearkugellager n Befestigung des Lagers im Gehäuse, erfolgt über
Winkelfehler ausgleich/ Axial-Radialfixierschraube
hohe Tragzahl (s. S. 33) n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager
Wellendurchmesser
Lineargehäuse, offen, Radialluft einstellbar, AL-D6

Lineargehäuse-Einheiten (Aluminium-Druckguss) Kapitel 5 57
