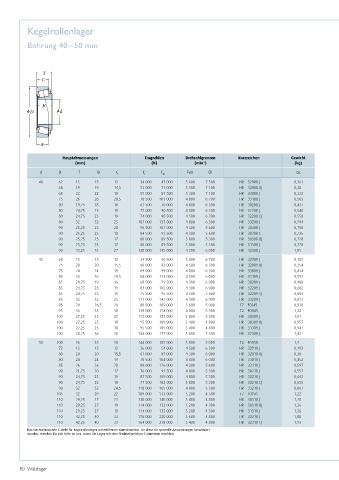

Page 60 - Wälzlager

Kegelrollenlager

Bohrung 40 – 50 mm

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
(mm) (N) (min ) (kg)
-1
d D T B C C C Fett Öl ca.
r 0r
40 62 15 15 12 34 000 47 000 5 600 7 500 HR 32908 J 0,161
68 19 19 14,5 53 000 71 000 5 300 7 100 HR 32008 XJ 0,28
68 22 22 18 59 000 81 500 5 300 7 100 HR 33008 J 0,322
75 26 26 20,5 78 500 101 000 4 800 6 700 HR 33108 J 0,503
80 19,75 18 16 63 500 70 000 4 800 6 300 HR 30208 J 0,437
80 24,75 23 19 77 000 90 500 4 800 6 300 HR 32208 J 0,548
80 24,75 23 19 74 000 90 500 4 500 6 300 HR 32208 CJ 0,558
80 32 32 25 107 000 137 000 4 800 6 300 HR 33208 J 0,744
90 25,25 23 20 90 500 101 000 4 300 5 600 HR 30308 J 0,758
90 25,25 23 18 84 500 93 500 4 300 5 600 HR 30308 C 0,735
90 25,25 23 17 80 000 89 500 3 800 5 300 HR 30308 DJ 0,728
90 25,25 23 17 80 000 89 500 3 800 5 300 HR 31308 J 0,728
90 35,25 33 27 120 000 145 000 4 300 6 000 HR 32308 J 1,05
45 68 15 15 12 34 500 50 500 5 000 6 700 HR 32909 J 0,187
75 20 20 15,5 60 000 83 000 4 500 6 300 HR 32009 XJ 0,354
75 24 24 19 69 000 99 000 4 800 6 300 HR 33009 J 0,414
80 26 26 20,5 84 000 113 000 4 500 6 000 HR 33109 J 0,552
85 20,75 19 16 68 500 79 500 4 300 6 000 HR 30209 J 0,488
85 24,75 23 19 83 000 102 000 4 300 6 000 HR 32209 J 0,602
85 24,75 23 19 75 500 95 500 4 300 5 600 HR 32209 CJ 0,603
85 32 32 25 111 000 147 000 4 300 6 000 HR 33209 J 0,817
95 29 26,5 20 88 500 109 000 3 600 5 000 T7 FC045 0,918
95 36 35 30 139 000 174 000 4 000 5 300 T2 ED045 1,22
100 27,25 25 22 112 000 127 000 3 800 5 300 HR 30309 J 1,01
100 27,25 25 18 95 500 109 000 3 400 4 800 HR 30309 DJ 0,957
100 27,25 25 18 95 500 109 000 3 400 4 800 HR 31309 J 0,947
100 38,25 36 30 144 000 177 000 3 800 5 300 HR 32309 J 1,42
50 100 36 35 30 144 000 185 000 3 800 5 000 T2 ED050 1,3
72 15 15 12 36 000 54 000 4 500 6 300 HR 32910 J 0,193
80 20 20 15,5 61 000 87 000 4 300 6 000 HR 32010 XJ 0,38
80 24 24 19 70 500 104 000 4 300 6 000 HR 33010 J 0,452
85 26 26 20 89 000 126 000 4 300 5 600 HR 33110 J 0,597
90 21,75 20 17 76 000 91 500 4 000 5 300 HR 30210 J 0,557
90 24,75 23 19 87 500 109 000 4 000 5 300 HR 32210 J 0,642
90 24,75 23 18 77 500 102 000 3 800 5 300 HR 32210 CJ 0,655
90 32 32 24,5 118 000 165 000 4 000 5 300 HR 33210 J 0,867
105 32 29 22 109 000 133 000 3 200 4 500 T7 FC050 1,22
110 29,25 27 23 130 000 148 000 3 400 4 800 HR 30310 J 1,28
110 29,25 27 19 114 000 132 000 3 200 4 300 HR 30310 DJ 1,26
110 29,25 27 19 114 000 132 000 3 200 4 300 HR 31310 J 1,26
110 42,25 40 33 176 000 220 000 3 600 4 800 HR 32310 J 1,88
110 42,25 40 33 164 000 218 000 3 400 4 800 HR 32310 CJ 1,93
Das Nachsetzzeichen C steht für Kegelrollenlager mit mittlerem Kontaktwinkel. Da diese für spezielle Anwendungen konstruiert
wurden, wenden Sie sich bitte an uns, wenn Sie Lager mit dem Nachsetzzeichen C einsetzen möchten.
