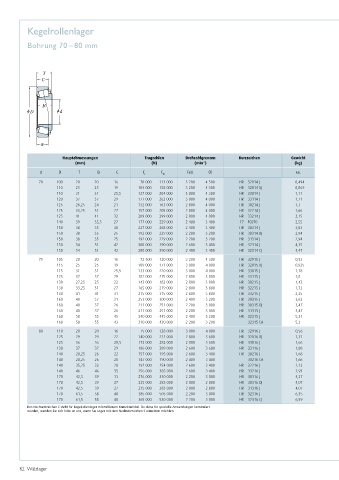

Page 62 - Wälzlager

Kegelrollenlager

Bohrung 70 – 80 mm

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
(mm) (N) (min ) (kg)
-1
d D T B C C C Fett Öl ca.
r 0r
70 100 20 20 16 70 000 113 000 3 200 4 500 HR 32914 J 0,494
110 25 25 19 104 000 158 000 3 200 4 300 HR 32014 XJ 0,869
110 31 31 25,5 127 000 204 000 3 000 4 300 HR 33014 J 1,11
120 37 37 29 177 000 262 000 3 000 4 000 HR 33114 J 1,71
125 26,25 24 21 132 000 163 000 2 800 4 000 HR 30214 J 1,3
125 33,25 31 27 157 000 205 000 2 800 4 000 HR 32214 J 1,66
125 41 41 32 209 000 299 000 2 800 4 000 HR 33214 J 2,15
140 39 35,5 27 177 000 229 000 2 400 3 400 T7 FC070 2,55
150 38 35 30 227 000 268 000 2 400 3 400 HR 30314 J 3,03
150 38 35 25 192 000 229 000 2 200 3 200 HR 30314 DJ 2,94
150 38 35 25 192 000 229 000 2 200 3 200 HR 31314 J 2,94
150 54 51 42 300 000 390 000 2 600 3 400 HR 32314 J 4,35
150 54 51 42 280 000 390 000 2 400 3 400 HR 32314 CJ 4,47
75 105 20 20 16 72 500 120 000 3 200 4 300 HR 32915 J 0,53
115 25 25 19 109 000 171 000 3 000 4 000 HR 32015 XJ 0,925
115 31 31 25,5 133 000 220 000 3 000 4 000 HR 33015 J 1,18
125 37 37 29 182 000 275 000 2 800 3 800 HR 33115 J 1,8
130 27,25 25 22 143 000 182 000 2 800 3 800 HR 30215 J 1,43
130 33,25 31 27 165 000 219 000 2 800 3 800 HR 32215 J 1,72
130 41 41 31 215 000 315 000 2 800 3 800 HR 33215 J 2,25
160 40 37 31 253 000 300 000 2 400 3 200 HR 30315 J 3,63
160 40 37 26 211 000 251 000 2 200 3 000 HR 30315 DJ 3,47
160 40 37 26 211 000 251 000 2 200 3 000 HR 31315 J 3,47
160 58 55 45 340 000 445 000 2 400 3 200 HR 32315 J 5,31
160 58 55 43 310 000 420 000 2 200 3 200 32315 CA 5,3
80 110 20 20 16 75 000 128 000 3 000 4 000 HR 32916 J 0,56
125 29 29 22 140 000 222 000 2 800 3 600 HR 32016 XJ 1,32
125 36 36 29,5 172 000 282 000 2 800 3 600 HR 33016 J 1,66
130 37 37 29 186 000 289 000 2 600 3 600 HR 33116 J 1,88
140 28,25 26 22 157 000 195 000 2 600 3 400 HR 30216 J 1,68
140 28,25 26 20 147 000 190 000 2 400 3 400 30216 CA 1,66
140 35,25 33 28 192 000 254 000 2 600 3 400 HR 32216 J 2,13
140 46 46 35 256 000 385 000 2 600 3 400 HR 33216 J 2,93
170 42,5 39 33 276 000 330 000 2 200 3 000 HR 30316 J 4,27
170 42,5 39 27 235 000 283 000 2 000 2 800 HR 30316 DJ 4,07
170 42,5 39 27 235 000 283 000 2 000 2 800 HR 31316 J 4,07
170 61,5 58 48 385 000 505 000 2 200 3 000 HR 32316 J 6,35
170 61,5 58 48 365 000 530 000 2 200 3 000 HR 32316 CJ 6,59
Das Nachsetzzeichen C steht für Kegelrollenlager mit mittlerem Kontaktwinkel. Da diese für spezielle Anwendungen konstruiert
wurden, wenden Sie sich bitte an uns, wenn Sie Lager mit dem Nachsetzzeichen C einsetzen möchten.
