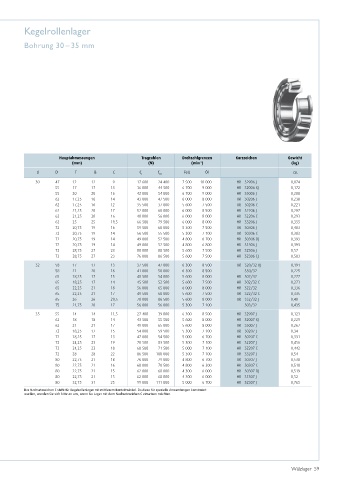

Page 59 - Wälzlager

Kegelrollenlager

Bohrung 30 – 35 mm

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
(mm) (N) (min ) (kg)
-1
d D T B C C C Fett Öl ca.
r 0r
30 47 12 12 9 17 600 24 400 7 500 10 000 HR 32906 J 0,074
55 17 17 13 36 000 44 500 6 700 9 000 HR 32006 XJ 0,172
55 20 20 16 42 000 54 000 6 700 9 000 HR 33006 J 0,208
62 17,25 16 14 43 000 47 500 6 000 8 000 HR 30206 J 0,238
62 17,25 16 12 35 500 37 000 5 600 7 500 HR 30206 C 0,221
62 21,25 20 17 52 000 60 000 6 000 8 500 HR 32206 J 0,297
62 21,25 20 16 48 000 56 000 6 000 8 000 HR 32206 C 0,293
62 25 25 19,5 66 500 79 500 6 000 8 000 HR 33206 J 0,355
72 20,75 19 16 59 500 60 000 5 300 7 500 HR 30306 J 0,403
72 20,75 19 14 56 500 55 500 5 300 7 100 HR 30306 C 0,383
72 20,75 19 14 49 000 52 500 4 800 6 700 HR 30306 DJ 0,393
72 20,75 19 14 49 000 52 500 4 800 6 800 HR 31306 J 0,393
72 28,75 27 23 80 000 88 500 5 600 7 500 HR 32306 J 0,57
72 28,75 27 23 76 000 86 500 5 600 7 500 HR 32306 CJ 0,583
32 58 17 17 13 37 500 47 000 6 300 8 500 HR 320/32 XJ 0,191
58 21 20 16 41 000 50 000 6 300 8 500 330/32 0,225
65 18,25 17 15 48 500 54 000 5 600 8 000 HR 302/32 0,277
65 18,25 17 14 45 500 52 500 5 600 7 500 HR 302/32 C 0,273
65 22,25 21 18 56 000 65 000 6 000 8 000 HR 322/32 0,336
65 22,25 21 17 49 500 60 000 5 600 7 500 HR 322/32 C 0,335
65 26 26 20,5 70 000 86 500 5 600 8 000 HR 332/32 J 0,40
75 21,75 20 17 56 000 56 000 5 300 7 100 303/32 0,435
35 55 14 14 11,5 27 400 39 000 6 300 8 500 HR 32907 J 0,123
62 18 18 14 43 500 55 500 5 600 8 000 HR 32007 XJ 0,229
62 21 21 17 49 000 65 000 5 600 8 000 HR 33007 J 0,267
72 18,25 17 15 54 000 59 500 5 300 7 100 HR 30207 J 0,34
72 18,25 17 13 47 000 54 500 5 000 6 700 HR 30207 C 0,331
72 24,25 23 19 70 500 83 500 5 300 7 100 HR 32207 J 0,456
72 24,25 23 18 60 500 71 500 5 000 7 100 HR 32207 C 0,442
72 28 28 22 86 500 108 000 5 300 7 100 HR 33207 J 0,54
80 22,75 21 18 76 000 79 000 4 800 6 700 HR 30307 J 0,538
80 22,75 21 16 68 000 70 500 4 800 6 300 HR 30307 C 0,518
80 22,75 21 15 62 000 68 000 4 300 6 000 HR 30307 DJ 0,519
80 22,75 21 15 62 000 68 000 4 300 6 000 HR 31307 J 0,52
80 32,75 31 25 99 000 111 000 5 000 6 700 HR 32307 J 0,765
Das Nachsetzzeichen C steht für Kegelrollenlager mit mittlerem Kontaktwinkel. Da diese für spezielle Anwendungen konstruiert
wurden, wenden Sie sich bitte an uns, wenn Sie Lager mit dem Nachsetzzeichen C einsetzen möchten.

Wälzlager 59
