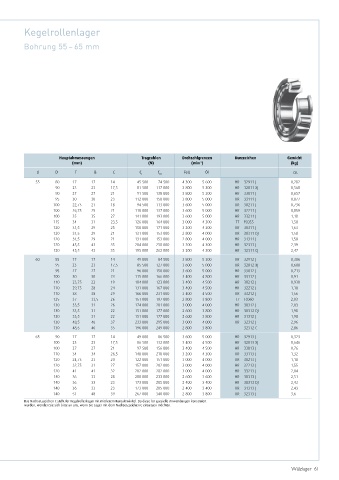

Page 61 - Wälzlager

Kegelrollenlager

Bohrung 55 – 65 mm

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
-1
(mm) (N) (min ) (kg)
d D T B C C C Fett Öl ca.
r 0r
55 80 17 17 14 45 500 74 500 4 300 5 600 HR 32911 J 0,282
90 23 23 17,5 81 500 117 000 3 800 5 300 HR 32011 XJ 0,568
90 27 27 21 91 500 138 000 3 800 5 300 HR 33011 J 0,657
95 30 30 23 112 000 158 000 3 800 5 000 HR 33111 J 0,877
100 22,75 21 18 94 500 113 000 3 600 5 000 HR 30211 J 0,736
100 26,75 25 21 110 000 137 000 3 600 5 000 HR 32211 J 0,859
100 35 35 27 141 000 193 000 3 600 5 000 HR 33211 J 1,18
115 34 31 23,5 126 000 164 000 3 000 4 300 T7 FC055 1,58
120 31,5 29 25 150 000 171 000 3 200 4 300 HR 30311 J 1,63
120 31,5 29 21 131 000 153 000 2 800 4 000 HR 30311 DJ 1,58
120 31,5 29 21 131 000 153 000 2 800 4 000 HR 31311 J 1,58
120 45,5 43 35 204 000 258 000 3 200 4 300 HR 32311 J 2,39
120 45,5 43 35 195 000 262 000 3 200 4 300 HR 32311 CJ 2,47
60 85 17 17 14 49 000 84 500 3 800 5 300 HR 32912 J 0,306
95 23 23 17,5 85 500 127 000 3 600 5 000 HR 32012 XJ 0,608
95 27 27 21 96 000 150 000 3 600 5 000 HR 33012 J 0,713
100 30 30 23 115 000 166 000 3 400 4 800 HR 33112 J 0,91
110 23,75 22 19 104 000 123 000 3 400 4 500 HR 30212 J 0,930
110 29,75 28 24 131 000 167 000 3 400 4 500 HR 32212 J 1,18
110 38 38 29 166 000 231 000 3 400 4 500 HR 33212 J 1,56
125 37 33,5 26 151 000 197 000 2 800 3 800 T7 FC060 2,03
130 33,5 31 26 174 000 201 000 3 000 4 000 HR 30312 J 2,03
130 33,5 31 22 151 000 177 000 2 600 3 800 HR 30312 DJ 1,98
130 33,5 31 22 151 000 177 000 2 600 3 800 HR 31312 J 1,98
130 48,5 46 37 233 000 295 000 3 000 4 000 HR 32312 J 2,96
130 48,5 46 35 196 000 249 000 2 800 3 800 32312 C 2,86
65 90 17 17 14 49 000 86 500 3 600 5 000 HR 32913 J 0,323
100 23 23 17,5 86 500 132 000 3 400 4 500 HR 32013 XJ 0,646
100 27 27 21 97 500 156 000 3 400 4 500 HR 33013 J 0,76
110 34 34 26,5 148 000 218 000 3 200 4 300 HR 33113 J 1,32
120 24,75 23 20 122 000 151 000 3 000 4 000 HR 30213 J 1,18
120 32,75 31 27 157 000 202 000 3 000 4 000 HR 32213 J 1,55
120 41 41 32 202 000 282 000 3 000 4 000 HR 33213 J 2,04
140 36 33 28 200 000 233 000 2 600 3 600 HR 30313 J 2,51
140 36 33 23 173 000 205 000 2 400 3 400 HR 30313 DJ 2,43
140 36 33 23 173 000 205 000 2 400 3 400 HR 31313 J 2,43
140 51 48 39 267 000 340 000 2 800 3 800 HR 32313 J 3,6
Das Nachsetzzeichen C steht für Kegelrollenlager mit mittlerem Kontaktwinkel. Da diese für spezielle Anwendungen konstruiert
wurden, wenden Sie sich bitte an uns, wenn Sie Lager mit dem Nachsetzzeichen C einsetzen möchten.

Wälzlager 61
