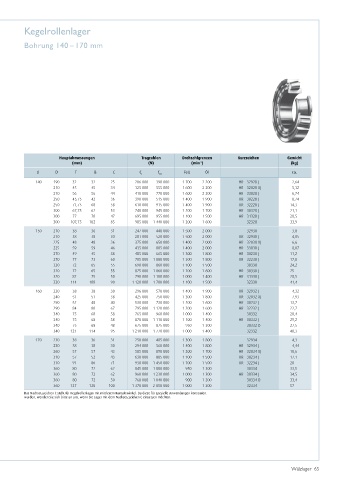

Page 65 - Wälzlager

Kegelrollenlager

Bohrung 140 – 170 mm

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
(mm) (N) (min ) (kg)
-1
d D T B C C C Fett Öl ca.
r 0r
140 190 32 32 25 206 000 390 000 1 700 2 200 HR 32928 J 2,64
210 45 45 34 325 000 555 000 1 600 2 200 HR 32028 XJ 5,32
210 56 56 44 410 000 770 000 1 600 2 200 HR 33028 J 6,74
250 45,75 42 36 390 000 515 000 1 400 1 900 HR 30228 J 8,74
250 71,75 68 58 610 000 915 000 1 400 1 900 HR 32228 J 14,3
300 67,75 62 53 740 000 945 000 1 200 1 700 HR 30328 J 21,1
300 77 70 47 695 000 955 000 1 100 1 500 HR 31328 J 28,5
300 107,75 102 85 985 000 1 440 000 1 200 1 600 32328 33,9
150 210 38 36 31 247 000 440 000 1 500 2 000 32930 3,8
210 38 38 30 281 000 520 000 1 500 2 000 HR 32930 J 4,05
225 48 48 36 375 000 650 000 1 400 2 000 HR 32030 XJ 6,6
225 59 59 46 435 000 805 000 1 400 2 000 HR 33030 J 8,07
270 49 45 38 485 000 665 000 1 300 1 800 HR 30230 J 11,2
270 77 73 60 705 000 1 080 000 1 300 1 800 HR 32230 J 17,8
320 72 65 55 690 000 860 000 1 100 1 500 30330 24,2
320 72 65 55 825 000 1 060 000 1 100 1 600 HR 30330 J 25
320 82 75 50 790 000 1 100 000 1 000 1 400 HR 31330 J 28,5
320 114 108 90 1 120 000 1 700 000 1 100 1 500 32330 41,4
160 220 38 38 30 296 000 570 000 1 400 1 900 HR 32932 J 4,32
240 51 51 38 425 000 750 000 1 300 1 800 HR 32032 XJ 7,93
290 52 48 40 530 000 730 000 1 200 1 600 HR 30232 J 13,7
290 84 80 67 795 000 1 120 000 1 200 1 600 HR 32232 J 22,7
340 75 68 58 765 000 960 000 1 000 1 400 30332 28,4
340 75 68 58 870 000 1 110 000 1 100 1 400 HR 30332 J 29,2
340 75 68 48 675 000 875 000 950 1 300 30332 D 27,5
340 121 114 95 1 210 000 1 770 000 1 000 1 400 32332 48,3
170 230 38 36 31 258 000 485 000 1 300 1 800 32934 4,3
230 38 38 30 294 000 560 000 1 400 1 800 HR 32934 J 4,44
260 57 57 43 505 000 890 000 1 200 1 700 HR 32034 XJ 10,6
310 57 52 43 630 000 885 000 1 100 1 500 HR 30234 J 17,1
310 91 86 71 930 000 1 450 000 1 100 1 500 HR 32234 J 28
360 80 72 62 845 000 1 080 000 950 1 300 30334 33,5
360 80 72 62 960 000 1 230 000 1 000 1 300 HR 30334 J 34,5
360 80 72 50 760 000 1 040 000 900 1 200 30334 D 33,4
360 127 120 100 1 370 000 2 050 000 1 000 1 300 32334 57
Das Nachsetzzeichen C steht für Kegelrollenlager mit mittlerem Kontaktwinkel. Da diese für spezielle Anwendungen konstruiert
wurden, wenden Sie sich bitte an uns, wenn Sie Lager mit dem Nachsetzzeichen C einsetzen möchten.

Wälzlager 65
