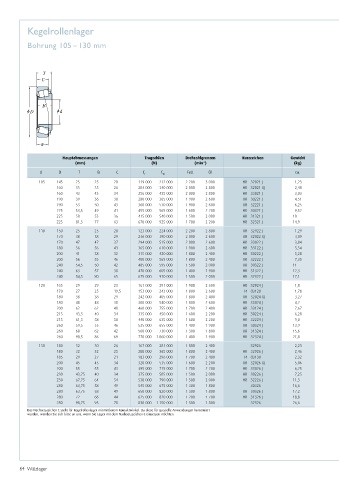

Page 64 - Wälzlager

Kegelrollenlager

Bohrung 105 – 130 mm

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
(mm) (N) (min ) (kg)
-1
d D T B C C C Fett Öl ca.
r 0r
105 145 25 25 20 119 000 212 000 2 200 3 000 HR 32921 J 1,23
160 35 35 26 204 000 340 000 2 000 2 800 HR 32021 XJ 2,48
160 43 43 34 256 000 435 000 2 000 2 800 HR 33021 J 3,03
190 39 36 30 280 000 365 000 1 900 2 600 HR 30221 J 4,51
190 53 50 43 360 000 510 000 1 900 2 600 HR 32221 J 6,25
225 53,5 49 41 455 000 565 000 1 600 2 200 HR 30321 J 9,52
225 58 53 36 415 000 540 000 1 500 2 000 HR 31321 J 10
225 81,5 77 63 670 000 925 000 1 700 2 200 HR 32321 J 14,9
110 150 25 25 20 123 000 224 000 2 200 2 800 HR 32922 J 1,29
170 38 38 29 236 000 390 000 2 000 2 600 HR 32022 XJ 3,09
170 47 47 37 294 000 515 000 2 000 2 600 HR 33022 J 3,84
180 56 56 43 365 000 610 000 1 900 2 600 HR 33122 J 5,54
200 41 38 32 315 000 420 000 1 800 2 400 HR 30222 J 5,28
200 56 53 46 400 000 565 000 1 800 2 400 HR 32222 J 7,35
240 54,5 50 42 485 000 595 000 1 500 2 000 HR 30322 J 11
240 63 57 38 470 000 605 000 1 400 1 900 HR 31322 J 12,3
240 84,5 80 65 675 000 910 000 1 500 2 000 HR 32322 J 17,1
120 165 29 29 23 161 000 291 000 1 900 2 600 HR 32924 J 1,8
170 27 25 19,5 153 000 243 000 1 800 2 600 T4 CB120 1,78
180 38 38 29 242 000 405 000 1 800 2 400 HR 32024 XJ 3,27
180 48 48 38 300 000 540 000 1 800 2 600 HR 33024 J 4,2
200 62 62 48 460 000 755 000 1 700 2 400 HR 33124 J 7,67
215 43,5 40 34 335 000 450 000 1 600 2 200 HR 30224 J 6,28
215 61,5 58 50 440 000 635 000 1 600 2 200 HR 32224 J 9,0
260 59,5 55 46 535 000 655 000 1 400 1 900 HR 30324 J 13,9
260 68 62 42 560 000 730 000 1 300 1 800 HR 31324 J 15,6
260 90,5 86 69 770 000 1 060 000 1 400 1 900 HR 32324 J 21,8
130 180 32 30 26 167 000 281 000 1 800 2 400 32926 2,25
180 32 32 25 200 000 365 000 1 800 2 400 HR 32926 J 2,46
185 29 27 21 183 000 296 000 1 700 2 400 T4 CB130 2,32
200 45 45 34 320 000 535 000 1 600 2 200 HR 32026 XJ 5,06
200 55 55 43 395 000 715 000 1 700 2 200 HR 33026 J 6,25
230 43,75 40 34 375 000 505 000 1 500 2 000 HR 30226 J 7,25
230 67,75 64 54 530 000 790 000 1 500 2 000 HR 32226 J 11,3
280 63,75 58 49 545 000 675 000 1 300 1 800 30326 16,6
280 63,75 58 49 650 000 820 000 1 300 1 800 HR 30326 J 17,2
280 72 66 44 625 000 820 000 1 200 1 700 HR 31326 J 18,8
280 98,75 93 78 830 000 1 150 000 1 300 1 800 32326 26,6
Das Nachsetzzeichen C steht für Kegelrollenlager mit mittlerem Kontaktwinkel. Da diese für spezielle Anwendungen konstruiert
wurden, wenden Sie sich bitte an uns, wenn Sie Lager mit dem Nachsetzzeichen C einsetzen möchten.

64 Wälzlager
