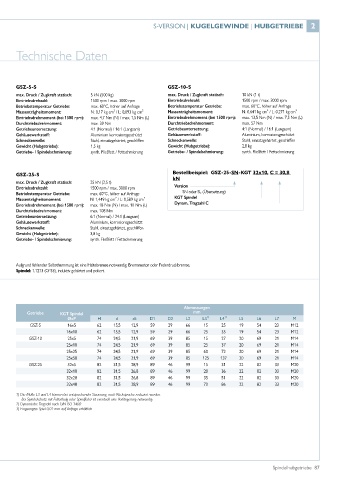

Page 87 - Spindelhubgetriebe

S-VERSION | KUGELGEWINDE | HUBGETRIEBE 2

GSZ 5 bis 25 kN Technische Daten

KGT-S | Stehende Spindel

GSZ-5-S GSZ-10-S
max. Druck / Zugkraft statisch: 5 kN (500 kg) max. Druck / Zugkraft statisch: 10 kN (1 t)
Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 0,17 kg cm² / L: 0,093 kg cm² Massenträgheitsmoment: N: 0,641 kg cm² / L: 0,271 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 4,7 Nm (N) / max. 1,5 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 13,5 Nm (N) / max. 7,5 Nm (L)
Durchtriebsdrehmoment: max. 39 Nm Durchtriebsdrehmoment: max. 57 Nm
Getriebeuntersetzung: 4:1 (Normal) / 16:1 (Langsam) Getriebeuntersetzung: 4:1 (Normal) / 16:1 (Langsam)
Gehäusewerkstoff: Aluminium korrosionsgeschützt Gehäusewerkstoff: Aluminium, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 1,5 kg Gewicht (Hubgetriebe): 2,8 kg
Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung

GSZ-25-S Bestellbeispiel: GSZ-25-SN-KGT 32x10, C = 30,8
kN
max. Druck / Zugkraft statisch: 25 kN (2,5 t)
Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm Version
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage SN oder SL (Übersetzung)
Massenträgheitsmoment: N: 1,449 kg cm² / L: 0,589 kg cm² KGT Spindel
Eintriebsdrehmoment (bei 1500 rpm): max. 18 Nm (N) / max. 10 Nm (L) Dynam. Tragzahl C
Durchtriebsdrehmoment: max. 108 Nm
Getriebeuntersetzung: 6:1 (Normal) / 24:1 (Langsam)
Durchbruch für Schutzrohr SRO Gehäusewerkstoff: Aluminium, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 3,8 kg
Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung

Aufgrund fehlender Selbsthemmung ist eine Haltebremse notwendig: Bremsmotor oder Federdruckbremse.
Spindel: 1.1213 (Cf 53), induktiv gehärtet und poliert.

Abmessungen
Getriebe KGT Spindel mm
ØxP H d dk D1 D2 L2 L3¹⁾ L4¹⁾ L5 L6 L7 M
GSZ-5 16x5 62 15,5 12,9 59 29 66 15 25 19 54 23 M12
16x10 62 15,5 12,9 59 29 66 25 35 19 54 23 M12
GSZ-10 25x5 74 24,5 21,9 69 39 85 15 27 20 69 21 M14
25x10 74 24,5 21,9 69 39 85 25 37 20 69 21 M14
25x25 74 24,5 21,9 69 39 85 60 72 20 69 21 M14
25x50 74 24,5 21,9 69 39 85 125 137 20 69 21 M14
GSZ-25 32x5 82 31,5 28,9 89 46 99 15 31 22 82 33 M20
32x10 82 31,5 26,8 89 46 99 20 36 22 82 33 M20
32x20 82 31,5 26,8 89 46 99 35 51 22 82 33 M20
32x40 82 31,5 28,9 89 46 99 70 86 22 82 33 M20
1) Die Maße L3 und L4 können bei entsprechender Steuerung, nach Rücksprache reduziert werden.
Bei Spindelschutz mit Faltenbalg oder Spiralfeder ist eventuell eine Verlängerung notwendig.
2) Dynamische Tragzahl nach DIN ISO 3408
3) Eingeengtes Spiel 0,02 mm auf Anfrage erhältlich

Spindelhubgetriebe 87
