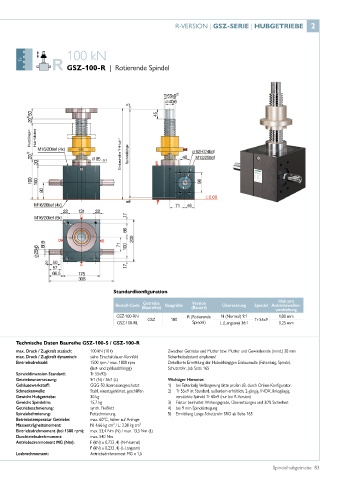

Page 83 - Spindelhubgetriebe

R-VERSION | GSZ-SERIE | HUBGETRIEBE 2

100 kN

GSZ-100-R | Rotierende Spindel

Nutzlänge= Hub+Mutter
Einbauhöhe Y+Hub 1) Spindellänge

Standardkonfiguration
Hub pro
Getriebe
Version
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
GSZ-100-RN GSZ 100 R (Rotierende N (Normal) 9:1 Tr 55x9 1,00 mm
GSZ-100-RL Spindel) L (Langsam) 36:1 0,25 mm

Technische Daten Baureihe GSZ-100-S / GSZ-100-R
max. Druck / Zugkraft statisch: 100 kN (10 t) Zwischen Getriebe und Mutter bzw. Mutter und Gewindeende (mind.) 20 mm
max. Druck / Zugkraft dynamisch: siehe Einschaltdauer-Kennfeld Sicherheitsabstand einplanen!
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm Detaillierte Ermittlung der Hubabhängigen Einbaumaße (Faltenbalg, Spindel,
(last- und zyklusabhängig) Schutzrohr...)ab Seite 165
Spindeldimension Standard: Tr 55x92)
Getriebeuntersetzung: 9:1 (N) / 36:1 (L) Wichtiger Hinweise:
Gehäusewerkstoff: GGG-50, korrosionsgeschützt 1) bei Faltenbalg Verlängerung bitte prüfen zB. durch Online-Konfigurator.
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen 2) Tr 55x9 ist Standard, außerdem erhältlich: 2-gängig, INOX, linksgängig,
Gewicht Hubgetriebe: 30 kg verstärkte Spindel Tr 60x9 (nur bei R-Version)
Gewicht Spindel/m: 15,7 kg 3) Faktor beinhaltet Wirkungsgrade, Übersetzungen und 30% Sicherheit
Getriebeschmierung: synth. Fließfett 4) bei 9 mm Spindelsteigung
Spindelschmierung: Fettschmierung 5) Ermittlung Länge Schutzrohr SRO ab Seite 165
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 4,66 kg cm² / L: 3,38 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 53,4 Nm (N) / max. 13,5 Nm (L)
Durchtriebsdrehmoment: max. 540 Nm
Antriebsdrehmoment MG (Nm): F (kN) x 0,723 ,4) (N-Normal)
F (kN) x 0,233 ,4) (L-Langsam)
Losbrechmoment: Antriebsdrehmoment MG x 1,5

Spindelhubgetriebe 83
