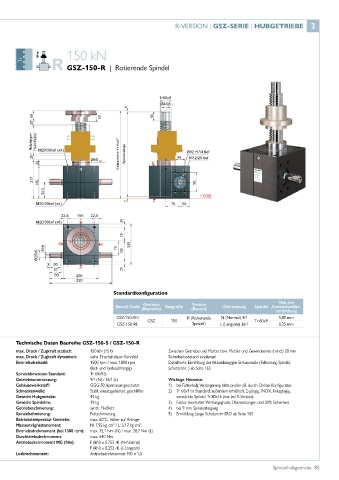

Page 85 - Spindelhubgetriebe

R-VERSION | GSZ-SERIE | HUBGETRIEBE 2

150 kN

GSZ-150-R | Rotierende Spindel

Tr60x9
Ø40j6
5
20 1) 60 50 55

Nutzlänge= Hub+Mutter

20 1) M20/30tief (x4) Einbauhöhe Y+Hub 1) Spindellänge 46 Ø62 H7/4 tief
M12/25 tief
Ø90 -0,1
32
217 185 96
92,5

M20/30tief (x4) 7 75 50

22,5 155 22,5
M20/30tief (x8) 25

70
220
8h9 75 100
Ø25k6

3 50
57 25
60 200
320

Standardkonfiguration
Hub pro
Getriebe
Version
Bestell-Code (Baureihe) Baugröße (Bauart) Übersetzung Spindel Antriebswellen-
umdrehung
GSZ-150-RN R (Rotierende N (Normal) 9:1 1,00 mm
GSZ-150-RL GSZ 150 Spindel) L (Langsam) 36:1 Tr 60x9 0,25 mm
Technische Daten Baureihe GSZ-150-S / GSZ-150-R
max. Druck / Zugkraft statisch: 150 kN (15 t) Zwischen Getriebe und Mutter bzw. Mutter und Gewindeende (mind.) 20 mm
max. Druck / Zugkraft dynamisch: siehe Einschaltdauer-Kennfeld Sicherheitsabstand einplanen!
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm Detaillierte Ermittlung der Hubabhängigen Einbaumaße (Faltenbalg, Spindel,
(last- und zyklusabhängig) Schutzrohr...) ab Seite 165
Spindeldimension Standard: Tr 60x92)
Getriebeuntersetzung: 9:1 (N) / 36:1 (L) Wichtige Hinweise:
Gehäusewerkstoff: GGG-50, korrosionsgeschützt 1) bei Faltenbalg Verlängerung bitte prüfen zB. durch Online-Konfigurator.
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen 2) Tr 60x9 ist Standard, außerdem erhältlich: 2-gängig, INOX, linksgängig,
Gewicht Hubgetriebe: 42 kg verstärkte Spindel Tr 80x16 (nur bei R-Version)
Gewicht Spindel/m: 19 kg 3) Faktor beinhaltet Wirkungsgrade, Übersetzungen und 30% Sicherheit
Getriebeschmierung: synth. Fließfett 4) bei 9 mm Spindelsteigung
Spindelschmierung: Fettschmierung 5) Ermittlung Länge Schutzrohr SRO ab Seite 165
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 7,92 kg cm² / L: 5,17 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 75,1 Nm (N) / max. 20,7 Nm (L)
Durchtriebsdrehmoment: max. 540 Nm
Antriebsdrehmoment MG (Nm): F (kN) x 0,753 ,4) (N-Normal)
F (kN) x 0,253 ,4) (L-Langsam)
Losbrechmoment: Antriebsdrehmoment MG x 1,5
