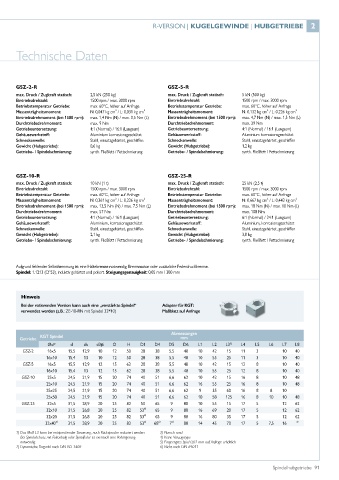

Page 91 - Spindelhubgetriebe

R-VERSION | KUGELGEWINDE | HUBGETRIEBE 2

Technische Daten

GSZ-2-R GSZ-5-R
max. Druck / Zugkraft statisch: 2,5 kN (250 kg) max. Druck / Zugkraft statisch: 5 kN (500 kg)
Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 0,047 kg cm² / L: 0,031 kg cm² Massenträgheitsmoment: N: 0,132 kg cm² / L: 0,226 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 1,4 Nm (N) / max. 0,5 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 4,7 Nm (N) / max. 1,5 Nm (L)
Durchtriebsdrehmoment: max. 9 Nm Durchtriebsdrehmoment: max. 39 Nm
Getriebeuntersetzung: 4:1 (Normal) / 16:1 (Langsam) Getriebeuntersetzung: 4:1 (Normal) / 16:1 (Langsam)
Gehäusewerkstoff: Aluminium korrosionsgeschützt Gehäusewerkstoff: Aluminium korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 0,6 kg Gewicht (Hubgetriebe): 1,2 kg
Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung

GSZ-10-R GSZ-25-R
max. Druck / Zugkraft statisch: 10 kN (1 t) max. Druck / Zugkraft statisch: 25 kN (2,5 t)
Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm Eintriebsdrehzahl: 1500 rpm / max. 3000 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 0,361 kg cm² / L: 0,226 kg cm² Massenträgheitsmoment: N: 0,667 kg cm² / L: 0,443 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 13,5 Nm (N) / max. 7,5 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 18 Nm (N) / max. 10 Nm (L)
Durchtriebsdrehmoment: max. 57 Nm Durchtriebsdrehmoment: max. 108 Nm
Getriebeuntersetzung: 4:1 (Normal) / 16:1 (Langsam) Getriebeuntersetzung: 6:1 (Normal) / 24:1 (Langsam)
Gehäusewerkstoff: Aluminium, korrosionsgeschützt Gehäusewerkstoff: Aluminium, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 2,1 kg Gewicht (Hubgetriebe): 3,8 kg
Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung

Aufgrund fehlender Selbsthemmung ist eine Haltebremse notwendig: Bremsmotor oder zusätzliche Federdruckbremse.
Spindel: 1.1213 (Cf 53), induktiv gehärtet und poliert. Steigungsgenauigkeit: 0,05 mm / 300 mm

Hinweis
Bei der rotierenden Version kann auch eine „verstärkte Spindel“ Adapter für KGT:
verwendet werden (z.B.: ZE-10-RN mit Spindel 32*10) Maßblatt auf Anfrage

Abmessungen
Getriebe KGT Spindel mm
ØxP d dk d3j6 O H D1 D4 D5 D6 L1 L2 L3 1) L4 L5 L6 L7 L8
GSZ-2 16x5 15,5 12,9 10 12 50 28 38 5,5 48 10 42 15 11 3 10 40
16x10 15,4 13 10 12 50 28 38 5,5 48 10 55 25 11 3 10 40
GSZ-5 16x5 15,5 12,9 12 15 62 28 38 5,5 48 10 42 15 12 8 10 40
16x10 15,4 13 12 15 62 28 38 5,5 48 10 55 25 12 8 10 40
GSZ-10 25x5 24,5 21,9 15 20 74 40 51 6,6 62 10 42 15 16 8 10 48
25x10 24,5 21,9 15 20 74 40 51 6,6 62 16 55 25 16 8 10 48
25x25 24,5 21,9 15 20 74 40 51 6,6 62 9 35 60 16 8 8 10
25x50 24,5 21,9 15 20 74 40 51 6,6 62 10 58 125 16 8 10 10 48
GSZ-25 32x5 31,5 28,9 20 25 82 50 65 9 80 10 55 15 17 5 12 62
32x10 31,5 26,8 20 25 82 53⁶⁾ 65 9 80 16 69 20 17 5 12 62
32x20 31,5 26,8 20 25 82 53⁶⁾ 65 9 80 16 80 35 17 5 12 62
32x40³⁾ 31,5 28,9 20 25 82 53⁶⁾ 68⁶⁾ 7⁶⁾ 80 14 45 70 17 5 7,5 16 ³⁾
1) Das Maß L3 kann bei entsprechender Steuerung, nach Rücksprache reduziert werden. 3) Flansch rund
Bei Spindelschutz mit Faltenbalg oder Spiralfeder ist eventuell eine Verlängerung 4) Keine Vorzugstype
notwendig. 5) Eingeengtes Spiel 0,02 mm auf Anfrage erhältlich
2) Dynamische Tragzahl nach DIN ISO 3408 6) Nicht nach DIN 69051
