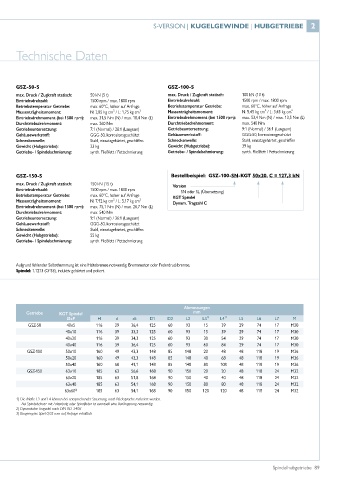

Page 89 - Spindelhubgetriebe

S-VERSION | KUGELGEWINDE | HUBGETRIEBE 2

Technische Daten

GSZ-50-S GSZ-100-S
max. Druck / Zugkraft statisch: 50 kN (5 t) max. Druck / Zugkraft statisch: 100 kN (10 t)
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 2,85 kg cm² / L: 1,75 kg cm² Massenträgheitsmoment: N: 5,45 kg cm² / L: 3,43 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 31,5 Nm (N) / max. 10,4 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 53,4 Nm (N) / max. 13,5 Nm (L)
Durchtriebsdrehmoment: max. 260 Nm Durchtriebsdrehmoment: max. 540 Nm
Getriebeuntersetzung: 7:1 (Normal) / 28:1 (Langsam) Getriebeuntersetzung: 9:1 (Normal) / 36:1 (Langsam)
Gehäusewerkstoff: GGG-50, korrosionsgeschützt Gehäusewerkstoff: GGG-50, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 23 kg Gewicht (Hubgetriebe): 39 kg
Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung

GSZ-150-S Bestellbeispiel: GSZ-100-SN-KGT 50x20, C = 127,3 kN
max. Druck / Zugkraft statisch: 150 kN (15 t) Version
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm SN oder SL (Übersetzung)
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage KGT Spindel
Massenträgheitsmoment: N: 7,92 kg cm² / L: 5,17 kg cm² Dynam. Tragzahl C
Eintriebsdrehmoment (bei 1500 rpm): max. 75,1 Nm (N) / max. 20,7 Nm (L)
Durchtriebsdrehmoment: max. 540 Nm
Getriebeuntersetzung: 9:1 (Normal) / 36:1 (Langsam)
Gehäusewerkstoff: GGG-50, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 55 kg
Getriebe- / Spindelschmierung: synth. Fließfett / Fettschmierung

Aufgrund fehlender Selbsthemmung ist eine Haltebremse notwendig: Bremsmotor oder Federdruckbremse.
Spindel: 1.1213 (Cf 53), induktiv gehärtet und poliert.

Abmessungen
Getriebe KGT Spindel mm
ØxP H d dk D1 D2 L2 L3¹⁾ L4¹⁾ L5 L6 L7 M
GSZ-50 40x5 116 39 36,4 125 60 93 15 39 29 74 17 M30
40x10 116 39 33,3 125 60 93 15 39 29 74 17 M30
40x20 116 39 34,3 125 60 93 30 54 29 74 17 M30
40x40 116 39 36,4 125 60 93 60 84 29 74 17 M30
GSZ-100 50x10 160 49 43,3 148 85 148 20 48 48 118 19 M36
50x20 160 49 43,3 148 85 148 40 68 48 118 19 M36
50x40 160 50 41,1 148 85 148 80 108 48 118 19 M36
GSZ-150 63x10 185 63 56,6 168 90 150 20 20 48 118 24 M32
63x20 185 63 51,8 168 90 150 40 40 48 118 24 M32
63x40 185 63 54,1 168 90 150 80 80 48 118 24 M32
63x60 3) 185 63 54,1 168 90 150 120 120 48 118 24 M32
1) Die Maße L3 und L4 können bei entsprechender Steuerung, nach Rücksprache reduziert werden.
Bei Spindelschutz mit Faltenbalg oder Spiralfeder ist eventuell eine Verlängerung notwendig.
2) Dynamische Tragzahl nach DIN ISO 3408
3) Eingeengtes Spiel 0,02 mm auf Anfrage erhältlich

Spindelhubgetriebe 89
