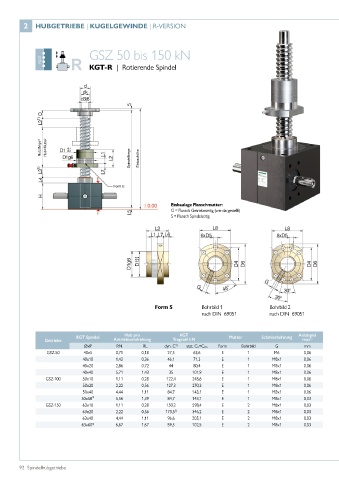

Page 92 - Spindelhubgetriebe

2 HUBGETRIEBE | KUGELGEWINDE | R-VERSION

GSZ 50 bis 150 kN
KGT KGT
KGT-R | Rotierende Spindel

Nutzlänge= Hub+Mutter
Spindellänge Einbauhöhe

Form E

Einbaulage Flanschmutter:
G = Flansch Getriebeseitig (wie dargestellt)
S = Flansch Spindelseitig

Form S Bohrbild 1 Bohrbild 2
nach DIN 69051 nach DIN 69051

KGT Spindel Hub pro KGT Mutter Schmierbohrung Axialspiel
Getriebe Antriebsumdrehung Tragzahl kN max 5)
ØxP RN RL dyn. C 2) stat. Co=Coa Form Bohrbild G mm
GSZ-50 40x5 0,71 0,18 27,5 63,6 E 1 M6 0,06
40x10 1,43 0,36 46,1 71,3 E 1 M8x1 0,06
40x20 2,86 0,72 44 80,4 E 1 M8x1 0,06
40x40 5,71 1,43 35 101,9 E 1 M8x1 0,06
GSZ-100 50x10 1,11 0,28 122,4 248,6 E 1 M8x1 0,06
50x20 2,22 0,56 127,3 270,3 E 1 M8x1 0,06
50x40 4,44 1,11 84,7 143,1 E 1 M8x1 0,06
50x50⁴⁾ 5,56 1,39 84,7 143,1 E 1 M8x1 0,03
GSZ-150 63x10 1,11 0,28 150,2 598,4 E 2 M8x1 0,03
63x20 2,22 0,56 173,5 5) 346,2 E 2 M8x1 0,03
63x40 4,44 1,11 96,6 205,1 E 2 M8x1 0,03
63x60 3) 6,67 1,67 59,5 102,5 E 2 M8x1 0,03
